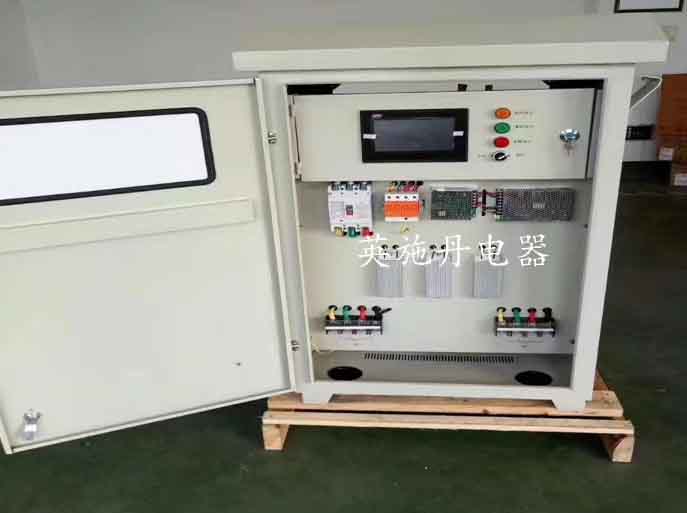

光伏综合隔离配电柜变压器sg50KVA

  • 品  牌:英施丹
  • 型  号:根据需求定做
  • 销售电话:021-51095208
  • 销售客服:田先生
  • 订购说明:产品价格请直接来电咨询销售客服,我们将根据您的需求报价。

  • 英施丹上海知名变压器、调压器、稳压器厂家,网上直销渠道更优惠,用心服务,品质保证。欢迎来电订购!
  •
     详细介绍:

    SG50KVA产品描述

    GFSG50kva系列三相干式光伏隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA3500KVA之间,符合IEC439GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz60Hz,电压2000V以下的电路中,广泛用于光伏配电产业等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

    SG50KVA 产品特点

    隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

    SG50KVA 特性优点:

    Ø 高度隔离

    Ø N-G性能良好

    Ø 高度共模干扰抑制

    Ø △转换为YY

    Ø 电压抽头容易转换

    Ø 按用户的特殊性能要求设计
    隔离变压器加装在稳压电源的应用

    一、在电源输入端接入隔离变压器(三角/星形)

    1、若电网三次谐波和干扰信号比较严重,采用/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。

    2、可以采用/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。

    3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。

    二、在电源输出端接入隔离变压器(星形/三角)

    1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。

    2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。

    3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作

    技术参数

        输入电压:380V

    额定电压±10%

    环境温度

    -15℃-+40℃

        输出电压:280V

    额定电压+5%(空载)

    海拔高度

    <1000m< span="">

    输入电流:         输出电流

    效率≥95%

    相对湿度

    <90%< span="">

    波形失真

    无附加波形失真

    安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.

    功能

    带机箱配置:具有输入电压、输出电压、电流指示  可根据需求配置保护开关

    保护

    具有过流保护可长期无人值守工作

    绝缘电阻

    ≥50M

    电气强度

    工频正弦电压2000V历时1分钟无击穿及闪络现象

    凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定

    过载能力

    二倍的额定电流,维持1分钟

    规格型号及安装尺寸

    规 格

    输入电压

    输出电压

    不带外壳产品尺寸(cm)/重量(kg)

    带外壳尺寸(cm)/重量(kg)

    SG- SBK5KVA

















    660V

    400V

    380V

    200V

    可根据客户要求订制

    380V

    30×15×25/35

    45×25×30/56

    SG-SBK6KVA

    220V

    30×16×25/40

    45×25×30/64

    SG-SBK7KVA

    110V

    35×15×30/45

    50×25×35/80

    SG-SBK8KVA

    36V

    35×16×30/55

    50×25×35/80

    SG-SBK10KVA

    可根据客户要求订制

    42×21×42/90

    60×32×65/130

    SG-SBK15KVA

    52×24×52/135

    70×35×77/185

    SG-SBK20KVA

    52×24×52/180

    70×35×77/220

    SG-SBK30KVA

    55×28×65/220

    80×40×87/260

    SG-SBK40KVA

    61×30×65/265

    90×50×95/320

    SG-SBK50KVA

    61×30×65/295

    90×50×95/360

    SG-SBK60KVA

    70×32×66/370

    100×50×105/440

    SG-SBK80KVA

    70×32×67/450

    100×50×105/530

    SG-SBK100KVA

    75×35×68/490

    100×50×105/570

    SG-SBK120KVA

    75×35×68

    100×50×105/600

    SG-SBK150KVA

    85×37×68

    120×65×115/690

    SG-SBK180KVA

    95×45×83

    120×65×115/930

    SG-SBK200KVA

    95×45×83

    120×65×115/1010

    SG-SBK250KVA

         95×45×83

    120×65×115/1180

    SG-SBK300KVA

    105×45×95

    120×70×125/1450

    SG-SBK320KVA

    105×45×95

    130×50×135/1490

    SG-SBK350KVA

    105×45×95

    130×50×135/1600

    SG-SBK400KVA

    115×55×105

    140×60×145/1700

     正常使用条件

     1、海拔高度不超过2500M

    2、周围介质温度,**不低于-25度,**不高于+40度;

    3、电流电压波形似于正弦波;

    4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方;

    5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃

    备注

    输入输出电压可根据客户需求定制
