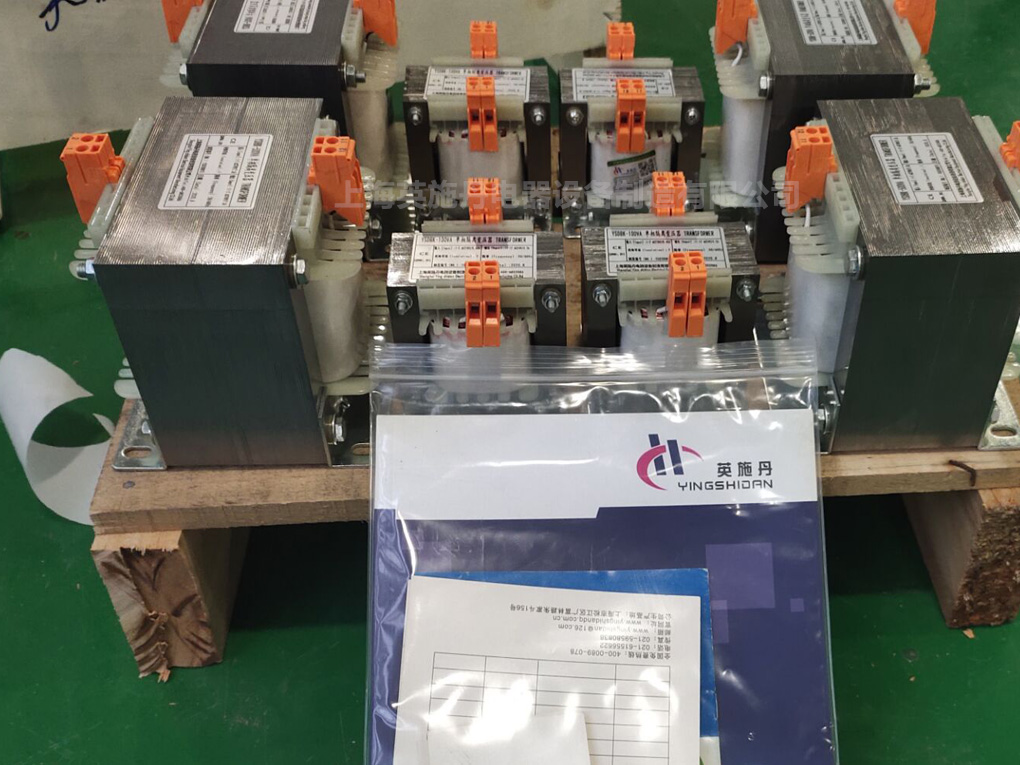

220V单相隔离变压器BKDG1500va2500va2000va3000va

  • 品  牌:英施丹
  • 型  号:根据需求定做
  • 销售电话:021-51095208
  • 销售客服:田先生
  • 订购说明:产品价格请直接来电咨询销售客服,我们将根据您的需求报价。

  • 英施丹上海知名变压器、调压器、稳压器厂家,网上直销渠道更优惠,用心服务,品质保证。欢迎来电订购!
  •
     详细介绍:
    ®注:公司产品一律实行国家三包政策,产品凡是在公司保修期内发生任何质量问题可免费退换!(客户特殊要求除外),客户可放心选购、安全使用!!!
    产品可定做(含电压)。

    产品简介 Product introduction

        BK/JBK系列单相隔离变压器是利用电磁感应原理,并参照最新数控伺服系统参数开发而来。本产品经过赛欧电气多年来吸收国内外同类产品的优点,不断改进和完善。采用先进工艺和严谨设计进行制造,并优选国外先进的接线端子,具有性能优良、工作可靠、耗能低、体积小、接线安全、适用性广等特点,是一种理想的变压电源。适用于50~60Hz,额定电源电压不超过1000V的交流电路中,作为机床和机械设备的控制电源,工作照明及信号灯电源;也可作为小型动力电源作用


    主要技术特征 .jbk。bk单相变压器

    1,输入电压;额定电压   10%

    2,输出电压;额定电压+5%(容载)

    3,效率;≥95%

    4,波形失真;无附加波形失真

    5,功能;具有输入电压,输出电压,电流等指示

    6,保护;具有过流保护

    7,可长期连续长期无人值守工作

    8,绝缘电阻;≥50MΩ

    9;电气强度;工频正弦电压2000V历时一分钟无击穿及闪络现象

    10;过载能力;二倍的额定电流,维持一分钟。


    ◆ 单相隔离变压器的作用 The function of single phase isolation transformer

        单相隔离变压器的主要作用是:使一次侧与二次侧的电气完全绝缘,也使该回路隔离。另外,利用其铁芯的高频损耗大的特点,从而抑制高频杂波传入控制回路。用隔离变压器使二次对地悬浮,只能用在供电范围较小、线路较短的场合。此时,系统的二次侧不存在对地的电压!起到隔离危险电压的作用。


    ◆BK/JBK系列产品 Serial products

          BK JBK3 JBK5

    ◆产品型号及其含交 Model and meaning

    BK单相隔离变压器

    ◆工作原理图 Principle of work chart

    BK单相隔离变压器

    ◆ 安装条件 Installment environment

    1、海拔高度不超过2500m;
    2、环境空气温度:最高不超过40℃,最低不低于-25℃;
    3、空气相对湿度:最湿月的平均最大相对湿度为90%;
    4、无剧烈震动和冲动的地方;
    5、在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电粉尘的地方。
    6、不受雨雪侵袭的场所。
    7、电源电压波形近似于正弦波。

    ◆ 结构特点 Structural feature

        本变压器符合JB/T9646及相关标准。BK型铁芯为壳式铁芯由硅钢片冲、剪切、迭积而成。

    BK、JBK系列线圈为多层园筒式绕组,初、次级线圈分开绕制。通常除初级绕组外一般次级绕组有二种。一种是"照明绕组"供局部照明灯所需电源电压;另一种是"控制绕组"用来供给机床控制电器所需电源电压。同一变压器如有"控制"及"照明"二个绕组时,则二绕组是分开绕制的独立绕组。照明绕组的一端是接地的,有的还用抽分接头的方式在次级"控制绕组"中抽出6.3V电压供给信号指示灯使用。

    ◆ 注意事项 Attention
    1、购买前,先估算好您所用的电器总容量,并选用有相当容量的变压器,确保瞬时起动时不烧坏变压器。
    2、当您使用多绕组(多路输出电压)的变压器时,要明各分绕组的容量分配,并保留余量,以免变压器因超载损坏。
    3、安装前,应仔细核对铭牌所列各项数据是否符合您的要求,确认无误后,方可安装使用。
    4、通电工作后,变压器铁心和线圈将发热(但温升不超过80℃)属正常现象,若温升超过80℃,甚至冒烟,则应切断电源开关,重新检查您所用的电器容量。
    5、在运输中,应尽可能避免碰撞,切勿受潮,使用时,请注意维护,以保护变压器使用寿命。

    ◆ 订货须知 Order the notice

    订货时必须提出下列各项

      1.相数(单相还是三相)

       2.产品型号

       3.额定容量(功率)

       4.输入和输出电压(初级、次级电压)

       5.如果输出多组,请备注明确的j容量分配表

        6.是否带外箱

        7.有否特殊技术要求

    ◆ 产品参数表 Product parameter list

    产品型号详见产品汇总页的外观和选型指示
    设备容量50VA-200KVA(1KVA≠1KW,1KVA≈0.8KW)
    相数2∮2W
    输入电压110V  200V  220V  240V  380V  415V  440V  460V  480V 660V(特列可定制)
    输出电压6V 12V 24V 36V 48V 110V  120V  190V 200V 208V 220V 380V 415V 460V 480V(特殊可定制)
    使用效率≥98%
    电压变动率≤±1%(与输入电压标准值有关)
    绝缘等级H级
    耐压强度3000V无声穿(一分钟)
    噪音等级﹤60db(80CM水准距离测试)
    冷却方式  干式系列为自冷或风扇强制散热;油式系列油浸自冷散热;水冷系列回圈水散热波形失真无失真(相对输入波形)

    ◆ 尺寸参数表:Dimension parameter list

       单相隔离变压器技术参数(BK/JBK系列)


    设备名称设备型号容  量输入侧(INPUT)输出侧(OUTPUT)外形尺寸mm安装尺寸mm重量kg
    (VA)(W)输入
    电压
    V
    输入电流
    380V
    380V
    输入
    配线
    mm2
    输出
    电压
    V
    22OV
    输出
    电流
    A
    20OV
    输出
    电流
    A
    (220V)
    输出
    配线
    mm2
    (长*宽*高)(长*宽)
    单相隔离变压器BK-50VA5040380V








    0.1 0.5220V

    200V








    0.2 0.2 0.590*80*9555*500.8
    单相隔离变压器BK-100VA100800.2 0.50.4 0.4 0.590*90*11070*651.8
    单相隔离变压器BK-160VA1601280.3 0.50.6 0.6 0.5120*110*11070*702.8
    单相隔离变压器BK-200VA2001600.4 0.50.7 0.8 0.5120*115*11070*753
    单相隔离变压器BK-250VA2502000.5 0.50.9 1.0 0.5130*130*14070*854
    单相隔离变压器BK-300VA3002400.6 0.51.1 1.2 0.5138*138*14085*804.5
    单相隔离变压器BK-400VA4003200.8 0.51.5 1.6 0.5138*138*14085*855
    单相隔离变压器BK-500VA5004001.1 0.51.8 2.0 0.5140*130*15090*905.3
    单相隔离变压器BK-600VA6004801.3 0.52.2 2.4 0.5140*140*15090*1006.2
    单相隔离变压器BK-750VA7506001.6 0.52.7 3.0 0.5150*140*15090*1157.3
    单相隔离变压器BK-800VA8006401.7 0.52.9 3.2 0.5150*140*15090*1157.8
    单相隔离变压器BK-1KVA10008002.1 0.53.6 4.0 0.5160*160*150110*1009.4
    单相隔离变压器BK-1.5KVA150012003.2 0.55.4 6.0 0.5180*160*165110*12011.8
    单相隔离变压器BK-2KVA200016004.2 0.57.3 8.0 1190*170*185130*14016.2
    单相隔离变压器BK-2.5KVA250020005.3 0.59.1 10.0 1190*170*185130*14017
    单相隔离变压器BK-3KVA300024006.3 0.510.9 12.0 1190*195*205130*15018.5
    单相隔离变压器BK-3.5KVA350028007.4 112.7 14.0 1.5190*195*205130*15019
    单相隔离变压器BK-4KVA400032008.4 114.5 16.0 2.5300*190*200160*13020
    单相隔离变压器BK-5KVA5000400010.5 118.2 20.0 2.5300*200*200160*14021.5
    单相隔离变压器BK-6KVA6000480012.6 1.521.8 24.0 4300*210*200160*15023
    单相隔离变压器BK-6.5KVA6500520013.7 1.523.6 26.0 4300*210*200160*15025
    单相隔离变压器BK-7KVA7000560014.7 2.525.4 28.0 4340*210*250180*14038.5
    单相隔离变压器BK-7.5KVA7500600015.8 2.527.2 30.0 4340*210*250180*14040
    单相隔离变压器BK-10KVA10000800021.0 2.536.3 40.0 6370*250*250225*16552
    单相隔离变压器BK-12KVA12000960025.2 443.6 48.0 10370*250*250225*18058

    JBK5系列机床控制变压器适用于交流50~60HZ,输入电压不超过500V,输出额定电压不超过220V,作为各行各业的机械设备,一般电器控制电源和工作、信号灯的电源之用。

    型号及其含义

    JBK5变压器JBK5变压器JBK5变压器



    型号

    外形尺寸

    安装尺寸

    安装孔K

    Fmax

    备注

    Bmax

    Dmax

    Emax

    A

    C

    JBK5-40、63

    78

    72

    90

    56±0.15

    64±0.125

    4.6

    1.5


    JBK5-100

    85

    88

    96

    64±0.15

    62±0.15

    4.6

    1.5


    JBK5-160

    96

    92

    106

    84±0.175

    73.5±0.5

    5.5

    1.5


    JBK5-250

    96

    100

    106

    84±0.175

    85±0.175

    5.8

    1.5


    JBK5-400

    120

    100

    122

    93±0.175

    84±0.175

    5.8

    2


    JBK5-630

    150

    114

    140

    125±0.2

    92±0.175

    7

    2


    JBK5-800

    150

    125

    142

    125±0.2

    105±0.2

    7

    2


    JBK5-1000

    160

    195

    142

    140±0.2

    158±0.2

    7

    3


    JBK5-1000

    168

    130

    155

    138±0.2

    105±0.2

    9

    2

    横式

    JBK5-1600

    184

    225

    145

    155±0.2

    180±0.2

    7

    3

    竖式

    JBK5-1600

    168

    140

    155

    138±0.2

    116±0.2

    9

    2

    横式

    JBK5-2500

    250

    200

    152

    165±0.2

    210±0.23

    7

    4

    竖式

    参数/型号

    额定容量(VA)

    效率(%)

    信号绕组(%)

    控制绕组(%)

    信号绕组(%)

    控制绕组(%)

    额定输入电压(V)

    额定输出电压(V)

    备注

    JBK5-40

    40

    80

    5<Um≤5
    10<Um≤10

    95%~105%
    UH

    6或12

    1.1Um

    AC380
    ±5%


    AC220
    ±5%

    {AC220
    (127)
    110}
    控制

    {48\35\24}
    照明或控制

    {12\6}信号

    各绕组
    容量分
    配可按
    照用户
    要求制

    JBK5-63

    63

    JBK5-100

    100

    JBK5-160

    160

    85

    JBK5-250

    250

    JBK5-400

    400

    JBK5-630

    630

    JBK5-800

    800


    JBK5-1000

    1000


    JBK5-1600

    1600

    90

    4.5<Um≤6
    9<Um≤12

    JBK5-2500

    2500
