Power Transformer

详细介绍：

产品编号
产品名称	电力变压器
产品类别	变压器

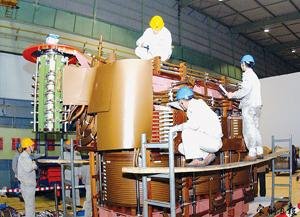

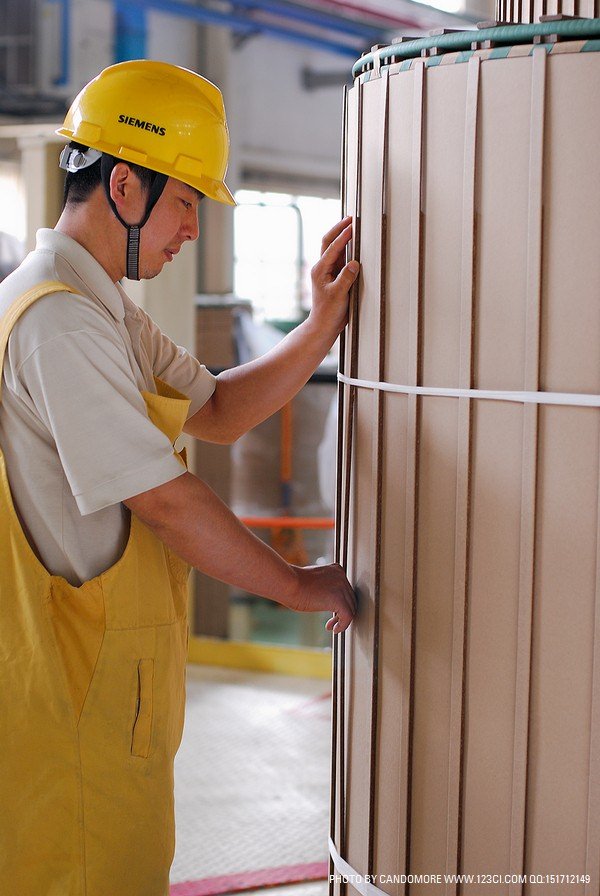

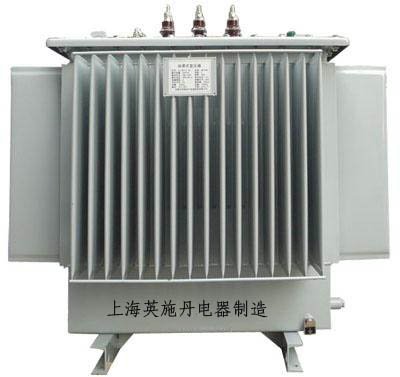

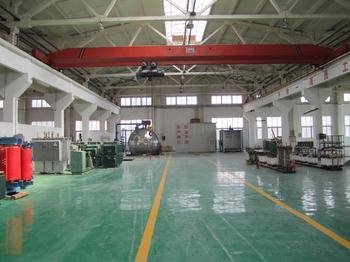

英施丹电力变压器	英施丹电力变压器	英施丹电力变压器	英施丹电力变压器运用	英施丹变压器系列

　®注：公司产品一律实行国家三包政策，产品凡是在公司保修期内发生任何质量问题可免费退换！（客户特殊要求除外）本企业产品经ISO9001-质量体系等国内外安全认证，客户可放心选购、安全使用！！！

>油浸式变压器正常使用条件
　　海拔不超过1000m　　户内或户外
　　最高环境气温+40℃　　最高日平均温度+30℃
　　最高年平均温度+20℃ 最低气温-25℃
　　根据用户要求可提供在特殊使用条件下运行的变压器。
　　>油浸式变压器产品型号说明
S11电力变压器线圈采用优质无氧铜导线绕制，散热采用新型油道结构，设计合理，并优化绝缘工艺，提高了机械强度和抗短路能力。铁芯采用优质冷轧硅钢片，用阶梯三级接缝，表面涂固化漆，降低了损耗和噪声。外型美观大方、运行可靠。S11系列35KV电力变压器符合国家GB1094-1996《电力变压器》GB/T6451-1999《三相油浸式电力变压器技术参数和要求》标准，广泛用于变电站（所）及城乡电网。

　>变压器产品特点：
　　1、系列电力变压器铁心为硅钢片条料卷制而成的无接缝不分级的接近纯圆形截面。铁轭，铁心柱联结为圆角，铁心为封闭形。
　　2、高、低压线圈直接绕在铁心上，两线圈同心度好，抗短路性能力好。
　　3、由于铁心结构特殊，又呈由晶态取向优质冷轧硅钢片卷制经退火而成，使S11-M.R变压器与同容量S9型相比空载损耗下降30%,空载电流下降70%,嘈声下降8分贝左右。
　　4、电力变压器取消储油柜。采用波纹板油箱，温度引起的油体积变化由波纹片的弹性调节使变压器油与空气隔绝延长使用奉命。
　　5、电力变压器采用波纹油箱温升占地面积小，外形美观。
　　6、铁心加工全部机械化,减轻劳动强度,使产品质量提高,质量稳定。

>电力变压器技术参数：

额定容量(KVA)	额定电压(KV)		短路阻抗(%)	联结组标号	空载损耗(KW)	负载损耗(KW)	空载电流(%)	质量(Kg)			外型尺寸 (长宽高，mm)(LWH,mm)	轨距 (mm)
额定容量(KVA)	高压	低压	短路阻抗(%)	联结组标号	空载损耗(KW)	负载损耗(KW)	空载电流(%)	油	器身	总体	外型尺寸 (长宽高，mm)(LWH,mm)	轨距 (mm)
50	35	0.4	6.5	Y,yn0	0.21	1.25	2.00	330	290	840	11459351790	660
100					0.30	2.03	1.80	350	570	1170	11859951800	660
125					0.34	2.35	1.75	455	725	1335	12109802035	660
160					0.38	2.82	1.65	450	590	1340	13109802100	660
200					0.44	3.30	1.55	510	610	1440	170012002100	660
250					0.51	3.90	1.40	570	730	1660	181510202100	660
315					0.61	4.70	1.40	620	830	1850	196010202200	820
400					0.74	5.70	1.30	680	950	2150	208011002400	820
500					0.87	6.90	1.30	760	1190	2480	210013402530	820
630					1.04	8.20	1.25	920	1620	3220	208013602530	820
800					1.25	10.0	1.05	1150	1820	3870	232514102750	820
1000					1.48	12.0	1.05	1300	2300	4600	237516002895	820
1250					1.76	14.0	0.85	1460	2440	4960	237516003090	1070
1600					2.13	16.5	0.75	1500	3000	5900	245019103000	820
800	35	10.5 6.3 3.15	6.5	Y,d11	1.48	8.80	1.1	1150	1820	3870	232014102750	820
1000					1.75	11.0	1.0	1300	2300	4600	237516002895	820
1250					2.10	14.5	0.9	1460	2440	4960	237016003095	1070
1600					2.50	16.5	0.8	1500	3000	5900	245019103000	1070
2000					2.60	19.0	0.75	1560	3300	6260	275018702900	1070
2500					3.10	21.5	0.75	1590	3800	6990	281018003000	1070
