光伏发电逆变隔离变压器是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。这种技术的关键元件是太阳能电池。太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。
光伏变压器一般用来于太阳能逆变。因为光伏变压器本身光电效率低，所以特别要求变压器的效率高。
光伏并网逆变隔离变压器网侧接线dyn11,逆变时yd5，移相120度，光伏隔离变压器可设置白天工作，晚上停止，降低空载损耗电能。
三相光伏变压器参数供参考！
 使用条件:工作环境温度：-15~+50°C；
 工作环境湿度：20~90%RH；
 工作环境大气压力：860 hPa～1060 hPa；
 储藏/运输温度：-20°C～+55°C。
 主要技术特征：
 额定容量：5kva-1000KVA
 输入电压：额定电压270V或315V
 输入电流：按实际电压
 输出电压：额定电压380V或400V
 输出电流：按实际电压
 联接方式：Dyn11
 效   率：≥98.5%；
 频   率：50Hz/60Hz
 绝缘阻抗：25A小于500MΩ；
 感应耐压：125HZ/800V/ 60″
 绝缘等级：H级（耐温180度）
 噪    音：≤30dB )；
 温    升：≤允许温升115K；
 阻抗压降：≤4%；
 结   构：强迫风冷；待温度控制器，根据客户要求达到一定温度风扇自动开启。
 防护等级：IP00
 抗干扰方式：铜箔隔离，屏蔽接地；
 波形失真：无附加波形失真；
 电气强度：工频正弦电压3000V历时一分钟无击穿及闪络现象；
 绝缘电阻:（输入、输出对地）:测试电压至少1000VDC，绝缘电阻大于1000MΩ；
 过载能力：二倍的额定电流，维持一分钟隔离变压器的作用

(1)电气隔离：隔离变压器初级和次级是靠磁路来传递能量，组件和电网电气隔离，可以阻止直流分量和漏电流进入电网，保护设备和电网。

(2)在抑制组件PID解决方案中，逆变器后面接入隔离变压器，再提升N极对地的电位，间接提升组件负极对的电位，达到抑制组件PID的目的。

(3)匹配电压：有些国家的电网电压和我国不一样，如美国是单相110V，三相220V，可以在逆变器后面加一个变压器，匹配接入国家的电压。

(4)消除三次谐波：采用采用Dyn11联结的变压器，在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消。

(5)电网适应能力更强：在一些有大型电动机或者电焊机的工厂，电网电压波动很大，谐波电流很大，三相电压极不平衡，常规的组串式逆这器往往力不从心，隔离变压器一次侧与二次侧的电感可以防止电流突变，Dyn11联结变压器允许中性线电流达到相电流的75%以上，可以承受三相不平衡。

®注：公司产品一律实行国家三包政策，产品凡是在公司保修期内发生任何质量问题可免费退换！（客户特殊要求除外）本企业产品经ISO9001-质量体系等国内外安全认证，客户可放心选购、安全使用！！！

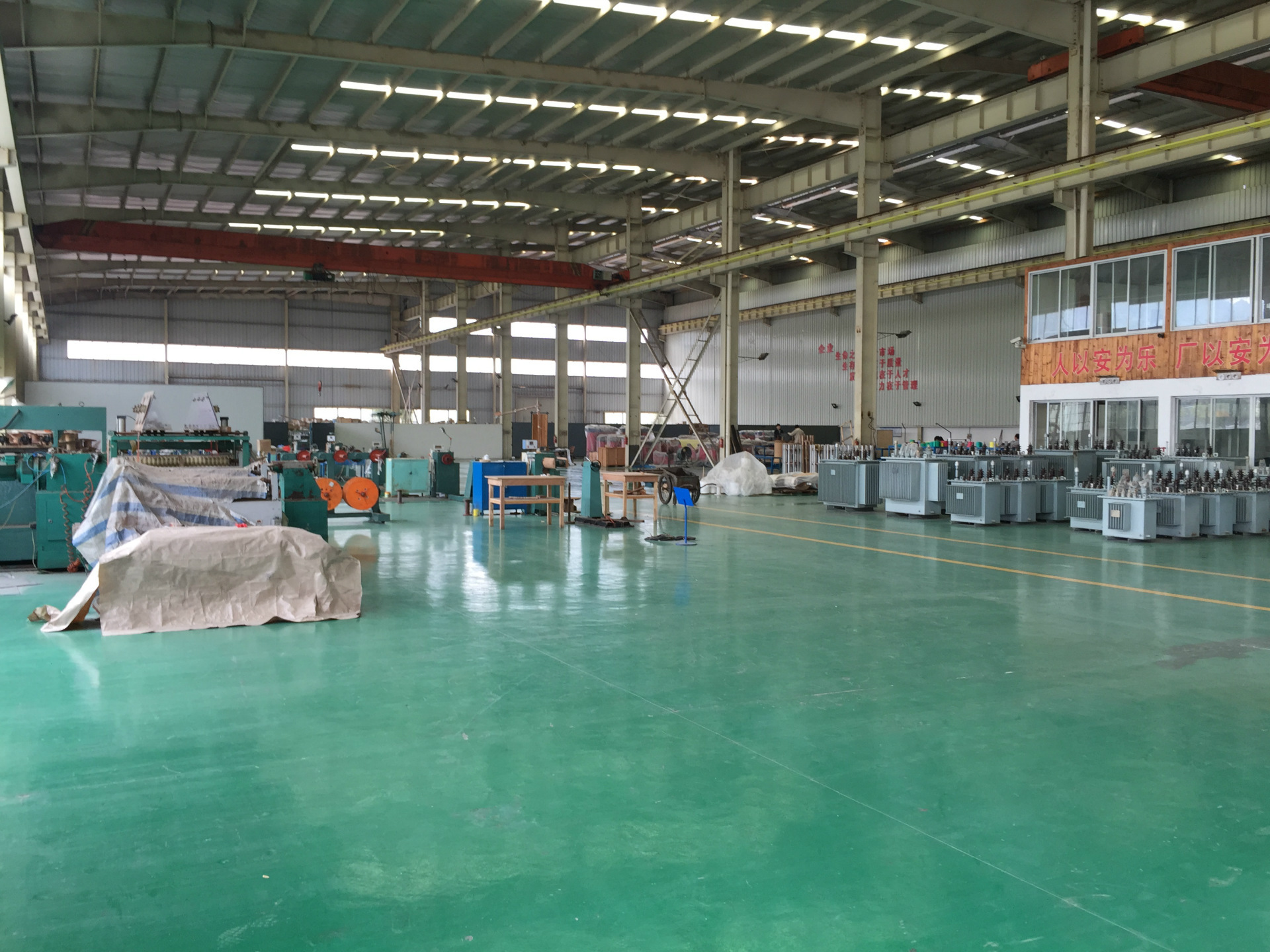

1.4万平方米的主厂房

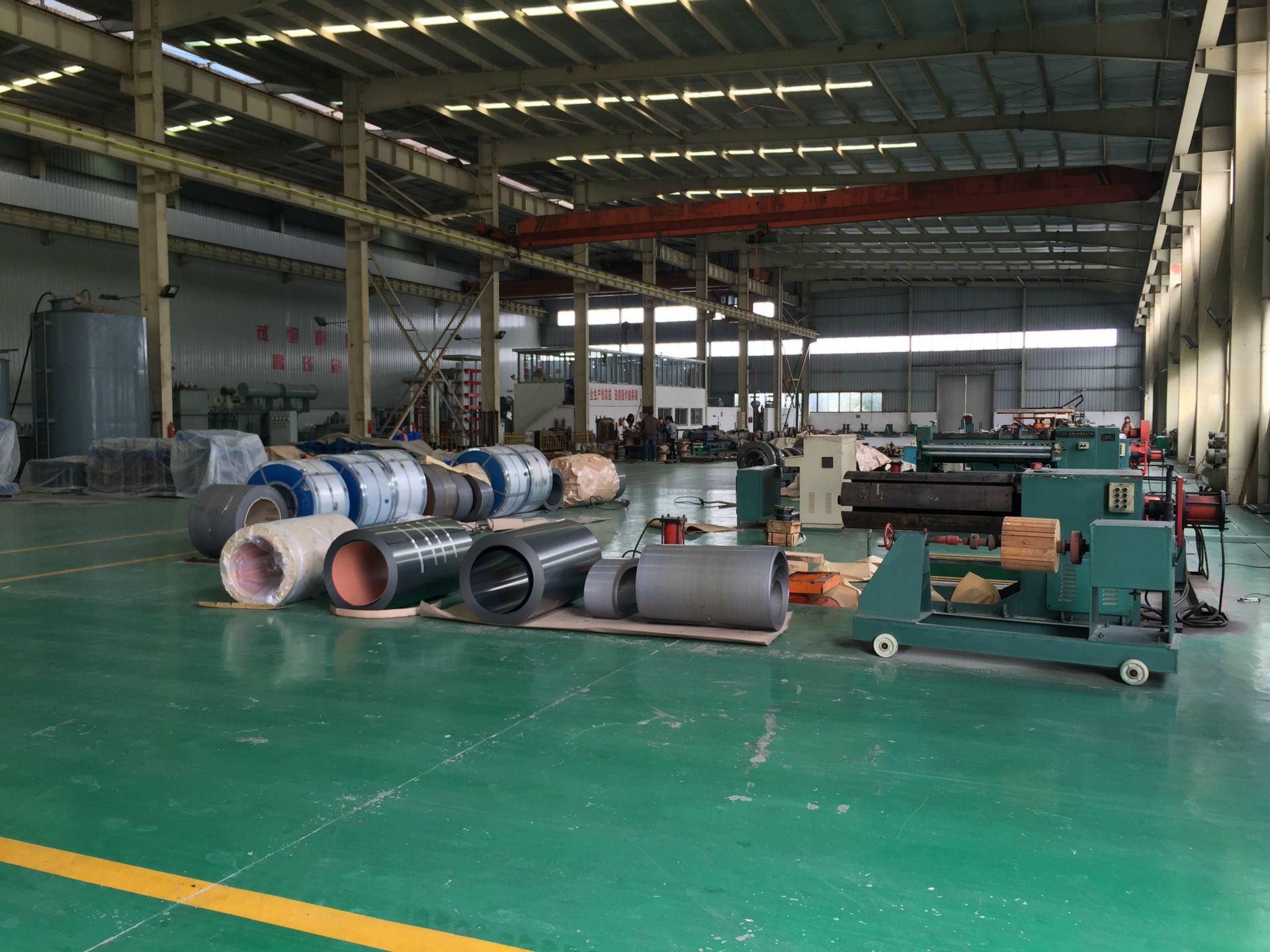

铁芯冲剪流水线。

线圈绕制区

变压器试验区



真空干燥罐

钣金焊接车间。

干式变压器真空浇注罐。

线圈干燥烘房级模具。

铁芯冲剪设备（横剪线、纵剪线）



非晶合金变压器制造设备。

箔式绕线设备。

非晶合金变压器绕线机。

真空浇注罐。

真空干燥罐。

雷电冲击试验仪。

工频耐压试验仪。

变压器试验综合操控台。http://www.yingshidandq.com/Productshow.asp?id=1059
