我国感应调压器，是由我国感应调压器泰斗教授级高工何明光，于1956年设计的潜心研究，不断开拓、创新、发展，先后研发成功TDGA、TSGA型干式风冷  TDA、TSA型油浸自冷感应调压器系列产品，为我国调压器事业打下了坚实基础。

感应调压器全方位、最优化系列设计，全新的、不同冷却方式、不同用途感应调压器系列产品先后试制成功，这些调压器已被广大用户采用。由于产品性能优异、结构合理、造型美观、使用可靠，新系列感应调压器深受广大用户欢迎。

全新系列感应调压器如下。

a.TDA、TSA型油浸自冷感应调压器；

b.TDFA、TSFA型干式风冷感应调压器；

c.TYSA型油浸自冷 单档或三档电压输出 电机、变压器试验用感应调压器；

d.TYSFA型干式风冷 电机、变压器试验用感应调压器；

e.TGSA型油浸自冷 化肥行业用感应调压器。

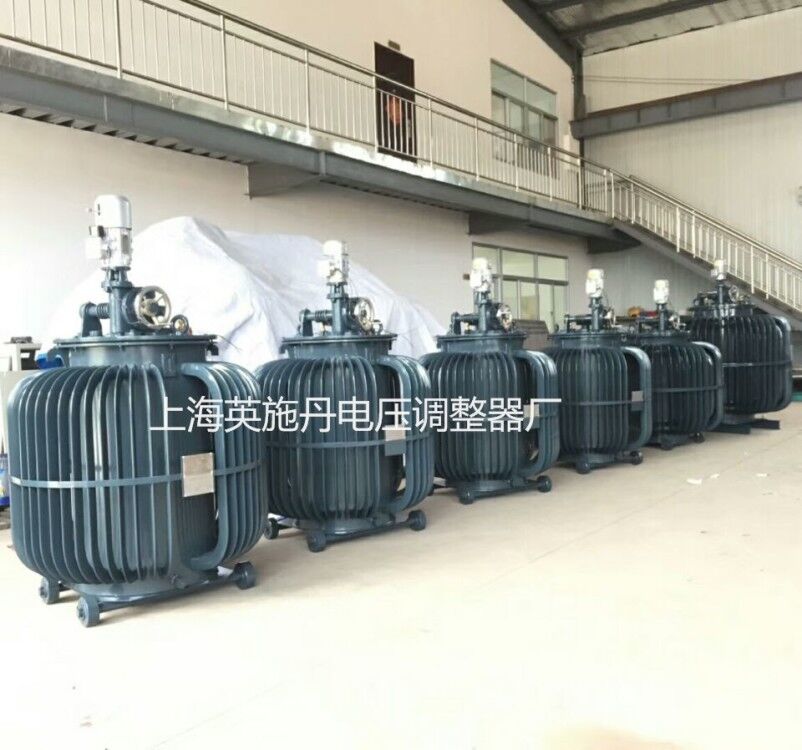

图1  感应调压器外形图

2 产品用途

TDA、TSA型油浸自冷  TDFA、TSFA型干式风冷感应调压器，品性能全国 的系列化产品。该系列产品能在带负载情况下，无级、平滑、连续地调节输出电压，主要用于机电、冶金、化工、通讯、军工等负载电压需要调节的场合。

为满足电机、变压器的空载、负载、堵转、短路及特性试验的需要，本企业还研制成功高压全功率、单档、双档、三档电压输出的TYSA型电机及变压器试验用感应调压器新系列。

带有输出开关柜功能的TDFA、TSFA型干式风冷感应调压器，适用于禁油使用场所，既节约使用场地，又为使用带来方便。

本企业研制成功的TGSA型化肥行业用感应调压器，是化肥行业合成塔、醇化塔、烃化塔最理想的控温调压电源。

>产品介绍（国内最具专业的大型感应调压器厂家-英施丹电器中国著名品牌）

输入电压：380V
输出电压：0-650V（无级调压）
效 率：>96%
瞬时过载：＜180%
频 率：50Hz/60Hz
绝缘电阻：＞20MΩ
适用温度：-10℃～＋45℃
主要应用场合
该设备主要为国外进口机电设备而研发，当然更可以用于国内机电设备中，如：电机试验、整流设备配套、发电机励磁、公用设施等。

>产品特征
感应式无触点调压器也称油浸式电动调压器，调压范围大、调整特性好、无触点调压、寿命长、使用和维护方便，能长期可靠运行， 能在带负载情况下平滑、无级地调节输出电压。

>规格参数

以下为我司生产的TSJA/TDJA系列三相/单相感应式调压器常见部分产品，公司主要专业从事生产（10KVA-3150KVA）之间感应调压器，另有特殊规格欢迎垂询英施丹客服订做

>产品特征
1、无触点调节，使用寿命长；
2、适用于各种性质的负载；
3、过载能力强、损耗低；
4、运行安全可靠；

>适用场合
   本产品广泛应用于工业 (如化工、冶金、仪器仪表、机电制造、轻工等)、电机电器试验、电炉控温、整流设备配套、发电机励磁、科学实验、公用设施等领域，以实现调压、控温、调速、调光、功率控制等目的，是一种理想的交流调压电源。

3 型号规格

3.1 型号

3.2 产品规格

一般型感应调压器规格见本网站“产品中心”TDA、TSA型油浸自冷  TDFA、TSFA型干式风冷感应调压器。

特殊用途感应调压器规格见本网站“产品中心”TYSA型油浸自冷  TYSFA型干式风冷 电机、变压器试验用感应调压器和TGSA型油浸自冷化肥行业用感应调压器。

4 产品性能

a.空载电流小，总损耗低；

b.阻抗电压＜10%；

c.电源频率可50、60Hz两用；

d.输出电压能无级、平滑、连续地调节；

e.空载最小输出电压不大于额定输出电压的5%，在额定负载情况下，最大输出电压的负公差不大于2%；

f.在输入电压对称且为额定值条件下，三相空载最大输出电压的不对称度不大于1%；

g.当输入电压为额定值且波形畸变率不大于2%时，空载输出电压（三相为线电压）在25%以上输出电压范围内，波形畸变率不大于5%；

h.声级水平＜85dB(A)

i.过载能力

5 工作原理

感应调压器电磁结构类似于一般立式绕线转子异步电机，它处于堵转状态下工作，其工作原理相似于感应电机与变压器。当定、转子相对位置改变后，对单相调压器即改变了二次绕组感应电势的幅值和方向，对三相调压器即改变了二次绕组感应电势的相位，再通过自耦联结，一、二次相关绕组的电势矢量和及输出电压，便在一定范围内进行无级、平滑、连续地调节。

感应调压器的输出电压特性曲线为图2所示。

图中：U₂₀=f(β)、U₂=f(β)——分别为空载、额定负载时输出电压特性曲线；

      U₂₀max、U₂max——分别为空载、额定负载时最大输出电压，V；

      U₂₀min、U₂min——分别为空载、额定负载时最小输出电压，V；

      β——定、转子相对电角度角位移，度。

6 产品结构

感应调压器主要由器身、传动机构、油箱（对油浸产品）、柜体（对干式产品）、出线装置等几部分组成。

a.器身

器身由定子、转子、上盖和底座等组成，为减少漏磁和防止结构变形，上盖、底座和构成定子的机身，采用铸铁件。三相定子及转子常用双层短距迭绕组，单相常用同心绕组。

b.传动机构

传动机构由二级蜗轮蜗杆减速器、限位装置和伺服电动机组成。第二级扇形蜗轮通过导板使调压器转子在180°范围内转动。

手、电动的切换是通过爪形离合器来实现的。当手轮向外拉出时，爪形离合器脱离啮合，即可转到手轮调压；当手轮向内推进时，爪形离合器恢复啮合，即可实现电动控制调压。

调压器设有电气限位与机械限位，当调压器转到输出电压最小值或最大值位置时，电气限位即限位开关动作，切断伺服电动机电源，使调压器停止调压，如电气限位失灵，扇形蜗轮就与大蜗杆脱离啮合，机械限位就会阻止调压器转子转动，而当扇形蜗杆反向转动时，机械限位的弹性橡块可使扇形蜗轮与大蜗杆恢复啮合，使调压器进入正常调压状态。

伺服电动机通常采用三相异步电动机，如对调压精度要求较高，可采用带制动三相异步电动机，如系自动调压，还可选用三相变频电动机（应配变频器）。

在扇形蜗轮与导板间装有黄铜保险销，当负载严重过载或突发短路，保险销切断，扇形蜗轮与导板失联，以保证减速器不致损坏。

c.油箱

小容量油浸自冷感应调压器采用波纹式油箱，中容量产品采用管式油箱，大容量产品采用散热器式油箱，油箱壁上装有油表和放油阀门，而注油器则装在调压器上盖或面板上。

d.柜体

将调压器器身置于装有风机的柜体内，即组成干式风冷感应调压器。

柜体面板上装有数显式输出电压表、输出电流表，通过转换开关可分别显示三相输出电压、输出电流。柜体前门还装有出风口温度显示仪、超温声光报警装置等。用户可通过前门上的升、降压按钮，使调压器实现升压、降压调节。用户还可以通过前门上的本控、远控开关的转换，达到本控或远控负载的分、合闸，远控装置由用户自行配置。

风机采用ST35型双向低噪声轴流风机，该风机具有效率高、噪声低等优点。

e.出线装置

调压器常用标准型套管出线，低压大电流采用导电排出线。

油浸自冷调压器输入、输出端置放在调压器的上盖或面板上，干式风冷调压器的输入、输出端置放在柜体的前下方，对于高、低压干式风冷调压器，输入、输出端拟分别置放在柜体的后下方和前下方。

7控制线路

调压器均有手动调压和电动调压功能。手动调压仅限于装配和调试时使用。电动又可分成点动调压和自动调压两种控制方式。

中、小容量油浸自冷调压器，一般配有简易的、不带输出开关的调压控制器；大容量油浸自冷调压器，按用户要求可配置DVRS型数字式调压控制柜；详见本网站“专家论坛”中DVRS型数字式调压控制柜。

干式风冷调压器的控制部分与调压器主体合装在同一柜体内，产品结构紧凑，使用方便。

常用的调压器控制线路见图3

图3 感应调压器控制线路（图示为三相）

按动按钮1AN，主电路交流接触器1C合闸，合闸指示灯亮，感应调压器对负载供电。

按动按钮2AN，主电路交流接触器1C分闸，分闸指示灯亮，感应调压器负载断电。

点动按钮3AN，控制电路交流接触器2C吸合，升压指示灯亮，感应调压器输出电压升至所需值，3AN按钮停止点动。若点动按钮3AN使输出电压升至最大值，上限位开关动作，伺服电动机停止运行，上限位指示灯亮。

点动按钮4AN，控制电路交流接触器2C吸合，降压指示灯亮，感应调压器输出电压降至所需值，4AN按钮停止点动。若点动按钮4AN使输出电压降至最小值，下限位开关动作，伺服电动机停止运行，下限位指示灯亮。

一旦感应调压器主电路交流接触器1C分闸，控制电路会使调压器输出电压自动调节到最小值位置（自动回零），若无此要求，可将回零选择开关K拨至“非回零”位置。

三相感应调压器，分别旋转1ZH、2ZH转换开关（单相无此开关），可通过交流数字式电压表、电流表，分别显示出感应调压器各相即时输出电压、输出电流。

8安装、使用及维护

8.1 安装

a. 安装前，检查调压器额定容量、额定输入电压、输出电压范围应与电源电压及负载实际调压要求相一致。

b. 新安装或长期未使用的调压器，需用1000V（用于1kVA以下产品）或2500V（用于1kVA以上产品）兆欧表测量绕组对地或无电气联结绕组之间的绝缘电阻。，换算到调压器出厂温度时的绝缘电阻值，如小于工厂测定值的70%，应进行热烘处理，处理方法一般采用带电烘燥法或送入烘房烘燥。绝缘电阻对温度的换算系数见下表。

绝缘电阻换算系数

注：表中t₁为测定时环境温度，t₂为出厂时环境温度。当温差为负值时取表中数据之倒数。

c. 调压器四周应留有距离大于1m的空间，以利通风散热和维修。

d. 调压器必须良好接地，以确保人身和设备安全。

e. 调压器输入端接至电源、输出端接至负载的电缆线，其电流密度应在2～2.5A/mm²之间，电缆线与调压器套管或导电排连接应安全可靠，接触良好。

8.2 使用

8.2.1 手动调压试验

在调压器主电路不通电状态下，将调压器手轮向外拉出，通过手轮调节，使调压器在输出电压上、下限两个位置的范围内往返调节，应轻重均匀、转动灵活。

8.2.2 电动控制试验

在调压器主电路不通电状态下，将调压器手轮向内推进，即可进行电动控制试验。

a.升降压方向检查

点动升、降压按钮，检查伺服电动机转向应与调压器升降压方向一致，否则应对调三相伺服电动机的任意两项输入线。

b.限位开关动作检查

点动升降压按钮，人为断开上、下限位开关常闭触点，检查伺服电动机应立即停止转动。否则应将接触器吸引线圈接至上、下限位开关的两根连接线对调。

c.减速器工作状态检查

减速器在正、反向往返调节过程中，应运行平稳，无异常振动及响声。

电动控制试验结束，应使调压器输出电压位于上、下限位的中间位置。

8.2.3 空载调压

a. 调压器输入端接以额定输入电压，输出端空载，检查调压器空载输出电压范围应与铭牌输出电压范围相一致（空载最大输出电压应大于铭牌输出电压的最大值）

b. 空载试验结束，调压器空载输出电压应为最小值。

8.2.4 负载调压

a. 调压器输入端接以额定输入电压，输出端接以额定负载。

b. 调压器带负载调压时，它的输出电压必须从最小值逐步升高至所需值。

c. 调压器每次使用结束，调压器输出电压应自动返回到最小值位置。

d. 调压器输出电流不要超过额定值。在特殊情况下，允许调压器按规定短时过载使用。

8.3 维护

a. 在停电状态下，定期对调压器除尘、清洁处理。

b. 对油浸自冷调压器，应对冷却油定期过滤、干燥处理，补充注入的冷却油应与原用冷却油牌号相同。

c. 对干式风冷调压器，应检查风机工作是否正常、稳定，如发现异常，需对风机进行维护或更换新的风机。

d. 应经常检查传动机构工作情况，如发现松动或啮合不良，可松动减速器、轴承座紧固螺栓，重新调整蜗轮、蜗杆啮合度，减小大蜗杆轴向窜动间隙，然后再拧紧减速器、轴承座紧固螺栓。

e. 因负载严重过载或突发短路而导致减速器的保险销切断，应查明原因，消除故障，然后换上新的、材质为H62黄铜保险销。

f. 在蜗轮、蜗杆啮合部位和轴承处，应定期添加润滑脂，在油杯，油孔处定期加注润滑油。

g. 如发现调压器输入、输出端接线松动，应及时紧固，否则因接触电阻引起过热而导致产品不能正常工作。

h. 调压器检修时，应将调压器器身吊出油箱或柜体，拆掉传动装置、面板及上盖，吊出转子，最后拆下定子。在拆卸定、转子时，定、转子绕组的引接线应作好标记，以保证检修后按原样装配、接线。
