1感应调压器简介

TYSA型电机、变压器试验用感应调压器，该系列调压器是在我国调压器行业研制成功的性能优异、质量一流、深得广大

用户欢迎的最新一代系列化产品。

2感应调压器产品用途

本产品是专为电机、变压器试验而研制的系列产品，该系列产品适用于380V、6KV、10KV电机及变压器一般试验的需要。为满足电机及变压器的空载、负载、堵转及特性试验对可调电源的要求，本企业近年还研制成功高压全功率、三档电压输出的感应调压器新系列。

为适应试验场地禁油要求，为节约使用试验场地，带有输出开关柜功能的干式风冷感应调压器最近也已研制成功。

1感应调压器产品型号、规格

输入电压：380V
输出电压：0-650V（无级调压）
效 率：>96%
瞬时过载：＜180%
频 率：50Hz/60Hz
绝缘电阻：＞20MΩ
适用温度：-10℃～＋45℃
主要应用场合
该设备主要为国外进口机电设备而研发，当然更可以用于国内机电设备中，如：电机试验、整流设备配套、发电机励磁、公用设施等。
>产品特征
感应式无触点调压器也称油浸式电动调压器，调压范围大、调整特性好、无触点调压、寿命长、使用和维护方便，能长期可靠运行， 能在带负载情况下平滑、无级地调节输出电压。

>规格参数
油浸式感应调压器TSJA.[功率50~1500KVA]、[电压范围0-180V,0-380v,0-420v,0-500v,0-650v,0-900v,0-1200v等等，]特殊产品特殊设计。调压器主要用于电机试验，变压器试验.电炉控温等。
　　感应调压器能在带负荷情况下，无级、平滑、连续地调节输出电压。主要用于电机电器试验、电炉控温、整流设备配套、发电机励磁等，在机械制造、化工、纺织、通讯、军工等行业得到广泛应用。
　　TSJA型油浸式调压器采用斜槽新工艺，波形好，达到IEC 标准对电器试验电源的 要求，该系列产品可平滑、无级地调节负载电压，输出电压波形畸变小，寿命长、运行可靠 ，使用、维护方便、损耗低、过载能力强，具有两种调压速度，是电机、变压器和其他电器 最理想的可调电源。以下为我司生产的TSJA/TDJA系列三相/单相感应式调压器常见部分产品，公司主要专业从事生产（10KVA-3150KVA）之间感应调压器，另有特殊规格欢迎垂询英施丹客服订做

>产品特征

1、无触点调节，使用寿命长；
2、适用于各种性质的负载；
3、过载能力强、损耗低；
4、运行安全可靠；

>适用场合
   本产品广泛应用于工业 (如化工、冶金、仪器仪表、机电制造、轻工等)、电机电器试验、电炉控温、整流设备配套、发电机励磁、科学实验、公用设施等领域，以实现调压、控温、调速、调光、功率控制等目的，是一种理想的交流调压电源。

®注：公司产品一律实行国家三包政策，产品凡是在公司保修期内发生任何质量问题可免费退换！（客户特殊要求除外）本企业产品经ISO9001-质量体系等国内外安全认证，客户可放心选购、安全使用！！！

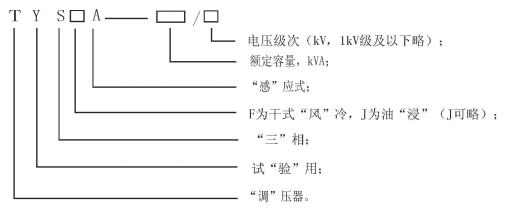

3.1 产品型号

3.2 产品规格

注：①产品型号中xxx数据表示额定容量；

②按50Hz设计的调压器，也可用于60Hz电源；

③容量按R10优先数系：20、25、31.5、40、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500、3150、4000、5000、6300、8000、10000、12500kVA；

④非本表中容量及电压规格产品，本企业也可承接设计、制造。

1感应调压器产品性能

a. 空载电流小，总损耗低，效率＞96%；

b. 能无级、平滑、连续地调压；

c. 最小输出电压不大于额定值的5%，在额定负载情况下，最大输出电压的负公差不大于2%；

d. 短时过载能力强；

e. 输出电压波形畸变率小；

f. 电源频率可50、60Hz两用；

g. 三档输出电压调压器，每档输出功率保持不变；

h. 可配数字式调压控制柜，使调压器按试验需要实现自动控制；

i. 干式风冷产品，调压器与输出开关柜一体化，使用十分方便。

2感应调压器结构特点

a)结构紧凑，比例恰当，造型美观；

b)三大件结构采用铸铁件，以减少漏磁和防止结构变形；

c)调压器定、转子采用最佳槽配合，以提高电压调节的平滑性；

d)定子铁心采用斜槽新工艺，以降低齿谐波和铁心损耗，改善输出电压波形；

e)为提高定、转子铁心同心度，采用二次铁心加工工艺；

f)小容量产品绕组采用QZ2高强度聚酯漆包铜圆线，中、大容量产品绕组采用SBEB双玻璃丝包铜扁线，高压产品绕组采用SBMB-1Z5N自粘性双玻璃丝包聚酯薄膜1层绕包环氧漆浸渍铜扁线；

g)铁心采用宝钢公司出产的B50A470  0.5mm 冷轧硅钢片；

h)油浸自冷小容量产品采用波纹油箱，中容量产品采用管式油箱、大容量产品采用散热器式油箱；

i)6KV及以上、容量大于1000KVA的油浸自冷调压器，一般配有吸湿器及压力式温度指示控制器；

j)干式风冷产品已实现调压器、输出开关柜一体化。调压器器身置于柜体内，柜壁装有冷却风机，柜面装有升、降压按钮，输出分、合闸开关，数显输出电压表、电流表。

3感应调压器其他

产品工作原理、控制线路、安装、使用及维护，”感应调压器相关章节。
