一.适用范围与用途:

KSG系列矿用型干式变压器适用于煤矿井下中央变电所、井底车场、总进风道和主要进风道，虽有瓦斯但无爆炸危险的金属与非金属矿山，为矿山和矿井下给各种设备供电，也用于公路铁路隧道的供电。这里所说的矿山和矿井包括:铁矿、铜矿、金矿、铝矿、等各种金属矿和非金属矿场所。也适用于隧道比较潮湿的环境中，作为矿用照明或电力拖动的电源变压器。二相关标准:

变压器按GB3836. 1-83《性环境用防爆电气设备通用要求》GB3836 2-83《性环境防爆电气设备隔爆型电气设备“d"》等有关标准设计。制造与检验。有KY和KA认证，质量可靠。三产品优点和特性:

1、英施丹KSG矿用-般型干式变压器具有安全、 可靠、节能、防火、防爆、不产生有害气体、不污染环境和维护简单等优点。

2、产品性能指标优越,在整个使用寿命期间都保持**的电气性能和机械性能。*适应于防火 要求高、负荷波动较大以及耐热等级高的环境中。

3、矿用一般型干式变压器KSG的铁芯采用高导磁优质冷轧硅钢片、接缝小、损耗低，噪音小。

4、线圈采用*先进绕制工艺，层间、匝间采用耐热绝缘材料，绝缘等级有F级和H级耐热等级，可在180C环境下长期运行。

5、采用进口漆对线圈真空浸漆，浸渍漆完全渗到线圈深层。160- -170C烘燥固化， 机械强度高。器身采用变压法真空干燥，器身表面覆盖一层防潮晕漆，有良好的绝缘性能。四、规格和电压等级:

KSG型矿用一般型变压器容量为50-1600KVA,输入电压为: 10KV或6KV,输出电压为: 1200V、693V、或者400V。五、其它参数尺寸:

详细尺寸请于公司联系提供

KSG型矿用一般型变压器具体的技术参数也可以根据用户的需求进行设计。

ksg-10/0.5矿用照明变压器适用于矿井下有沼气煤尘的场所。在交流50hz/电压660v的供电路中专为电钻、照明、信号等设备供电。变压器按gb3836.1-83《防爆电气设备通用要求》gb3836.2-83《防爆电气设备隔爆型电气设备“d”》等有关标准设计。

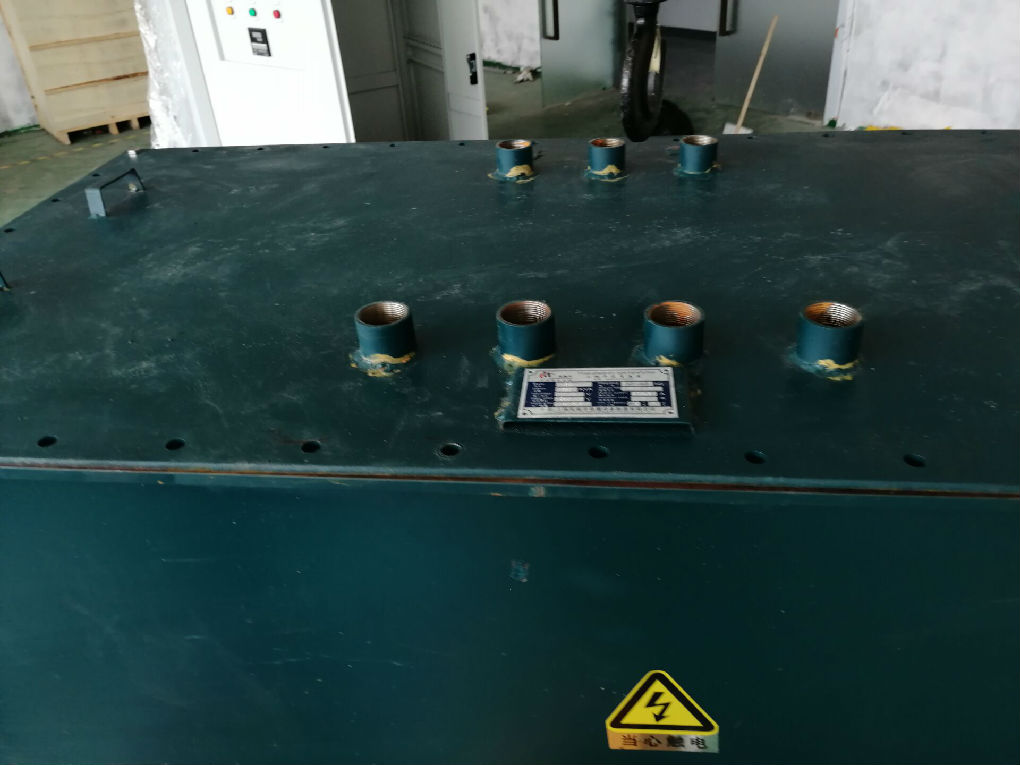

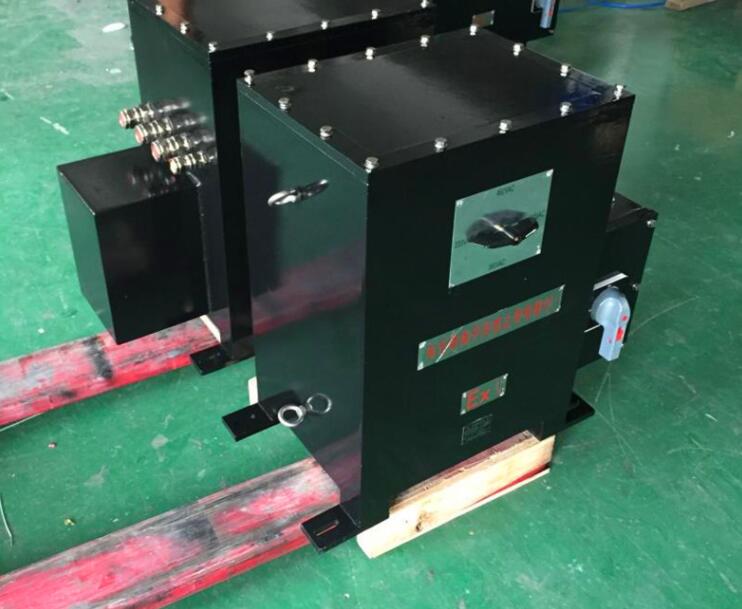

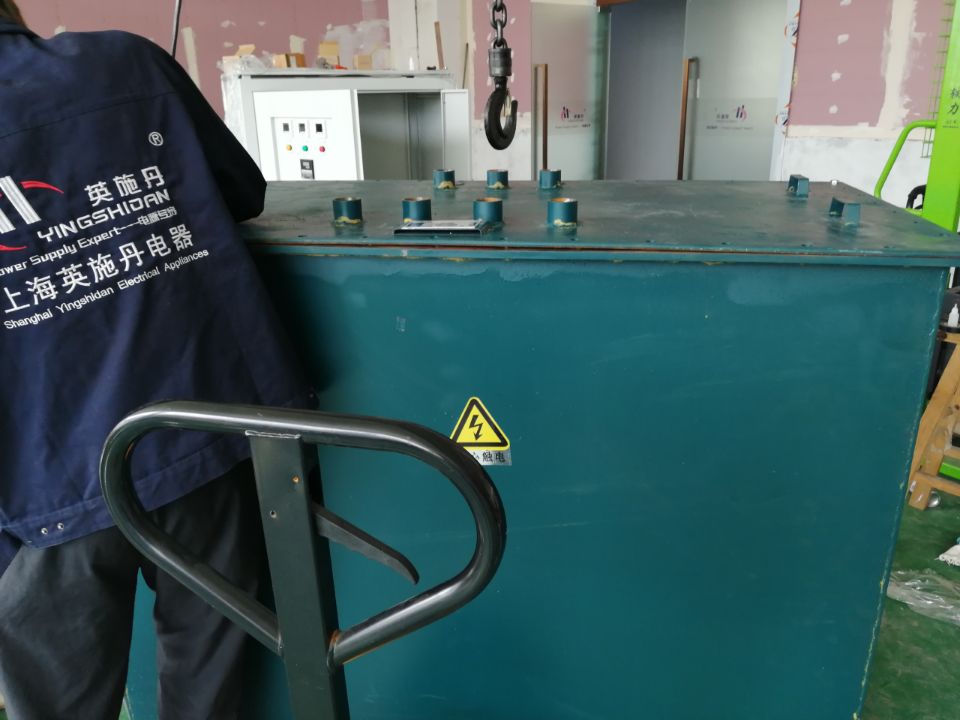

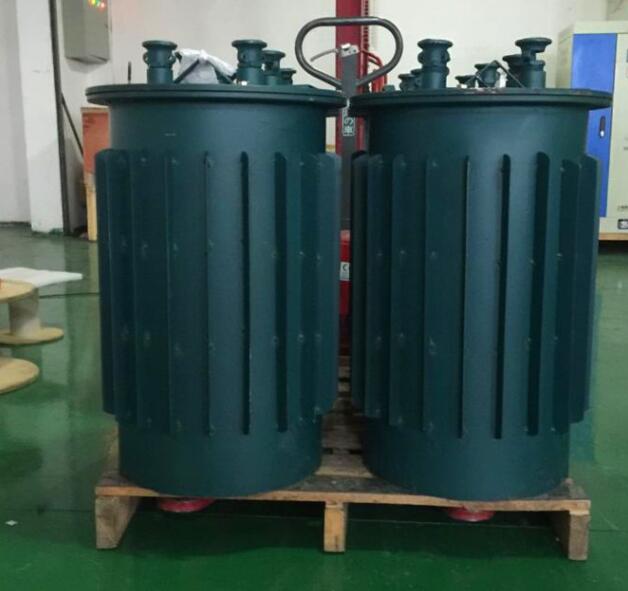

ksg型矿用隔爆型变压器的箱体由钢板焊接制成，为了适应坑道运输，要求变压器结构高度要低。这样，铁柱直径可以偏大些,一般使用冷轧硅钢片。箱体可经受8个大气压力的液压试验；箱盖与箱沿之间的接触面符合隔爆要求；箱盖由钢板制成，上面有两个电缆出线套，出线套内面放置橡胶垫圈，电缆穿过橡胶垫圈，旋紧出线圈后，可借橡胶垫圈压紧电缆以确保密封，所选用的电缆外径，必须与橡胶垫圈配合紧密，务使电缆能被压紧，完全密封，以保证个保性能；它的进出线是电缆通过出线套引出的。变压器的原边电压一般为380伏、660伏两种；副边电压一般为220伏，127伏，36伏。ksg型矿用隔爆型变压器的高压线圈，可接成星形接法，或三角形接法。相应的电源电压分别为660及380v，或220及127v。改接时需将变压器与电源断开，打开箱盖，在器身接线板上进行。其它型号：如ksg-2.5kva，ksg-4kva，ksg-5kva，ksg-10kva，ksg-15kva,ksg-20kva。

产品质保与维修：

 1：质保期限

a）本产品完全达到手册中所标称的各项技术指标。本公司产品自售出之日起给予壹年的质量保证（合同另有规定的以合同为准）。

b）产品若需质保服务或修理，须将产品送回本公司或本公司指定维修单位。

2 保证限制

以下情况所造成的损坏不在质保范围内：

a）顾客不正确或不适当的维修产品；

b）未经授权的修改或误用；

c）在指定的环境外操作本产品，或是在不当的地点配置及维修；

d）顾客自行安装的电路造成的损坏；

e）产品型号或机身序列号被改动、删除或无法辨认；

f）损坏源于事故，包括但不限于雷击、进水、火灾等。

本产品的电压比是380/220/127/36，电源相数是三相，额定功率是10KVA，防潮方式是密封式，冷却方式是自然冷却，冷却形式是干式，频率特性是低频，品牌是英施丹，绕组形式是双绕组，铁心形式是壳式，铁心形状是EI型，外形结构是立式，型号是KSG-10/0.5
