630干式变压器800干式变压器1000干式变压器1250干式变压器1600干式变压器SCB10产品特点：

该系列环氧树脂浇注干式变压器材料优质、西方科学，采用先进的生产检测设备严格按工艺生产而成。产品具有可靠性高，使用寿命长的特点。根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳。适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

性能特点：

1、安全、防火、无污染、可直接运行于负荷中心；

2、采用瑞士T+M技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长；

3、低损耗、低噪音，节能效果明显，免维护。

4、散热性能好，过负载能力强，强迫风冷可提高容量运行。

5、防潮性能好，适应高湿度和其它恶劣环境中运行。

6、可配备完善的温度和保护系统，采用智能信号温控系统，可自动检测并巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、疏闲等功能设置。

7、体积小、质量轻，占地较少，安装费用低。

结构特点：

1、高压绕组导体采用高导电率的无氧铜箔，匝间绝缘采用F级绝缘材料，绕组内外均用进口玻璃网格板做骨架。铜箔连同匝绝缘在高压箔绕机上一次编程，微机控制，激光定位，引出线用氩弧焊自动焊接，分段绕制而成，然后置于模中，在真空下用带填料的树脂浇注成型。

2、低压绕制采用与高压绕组高度相同的铜箔，连同F及匝绝缘在低压箔绕机上绕制。绕制时绕组引线用铜排经氩弧焊自动焊接后引出，绕组中间放入撑条形成冷却气道，端部用树脂灌封，固化成型。

3、铁心采用优质晶粒取向冷轧硅钢片，45度全斜接缝及铁轭无穿孔结构，以保证较低的空载损耗。铁心夹紧采用国内独步的预应力、透气方钢夹件结构，心柱采用绝缘带绑扎，上下夹件采用内拉板结构，铁心表面采用特殊树脂密封工艺，因此增加了结构强度和夹持力，同时也降低了噪音英施丹变压器。

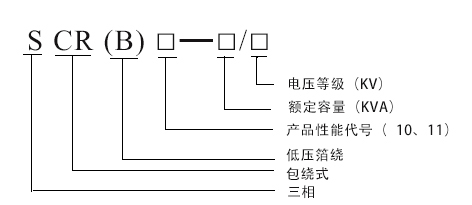

型号说明

产品特点

• 防尘、防潮：外表喷涂专用防水材料，形成防尘、防潮、防污染的特殊保护层。
• 体积小，重量轻：采用杜邦NOMEX纸为主绝缘材料，与同等容量的环氧浇注式变压器相比，体积和重量减少20%。
• 散热能力强：：多层圆筒式、纵向多气道结构，与环氧浇注式变压器相比散热效果更优。
• 环保：可靠，无助燃性树脂，无毒，可以分解回收，不污染环境。

使用条件

海拔≤1000m，-25℃≤环境温度≤40℃，户内式。对空气自冷与强迫风冷的变压器，均需保证变压器具有良好的通风能力。当变压器安装在地下室或其他通风能力较差的环境，须增设散热通风装置。保护等级有IP00、IP20、IP23等型式。当海拔>1000米时或是环境温度大于40℃或者小于-25℃时，产品须按照GB1094.11《电力变压器第11部分：干式变压器》的要求对有关额定值作相应调整。

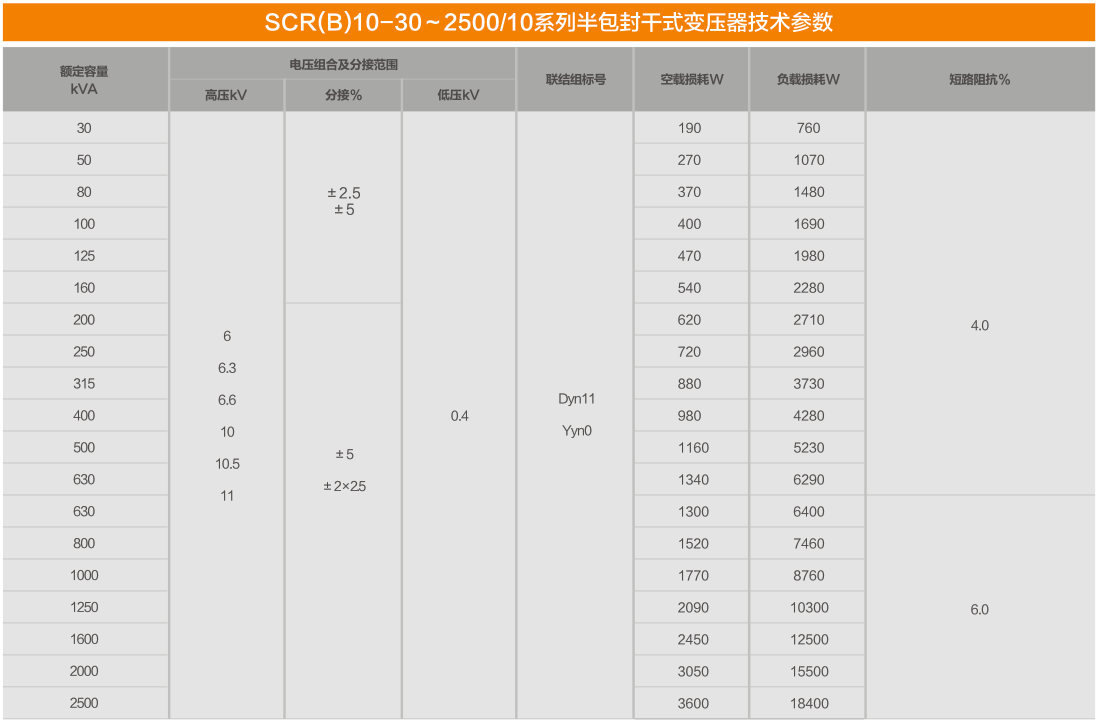

技术参数
