产品简介 Product introduction

    BK/JBK系列单相隔离变压器是利用电磁感应原理，并参照最新数控伺服系统参数开发而来。本产品经过赛欧电气多年来吸收国内外同类产品的优点，不断改进和完善。采用先进工艺和严谨设计进行制造，并优选国外先进的接线端子，具有性能优良、工作可靠、耗能低、体积小、接线安全、适用性广等特点，是一种理想的变压电源。适用于50～60Hz，额定电源电压不超过1000V的交流电路中，作为机床和机械设备的控制电源，工作照明及信号灯电源；也可作为小型动力电源作用

主要技术特征 .jbk。bk单相变压器

1，输入电压；额定电压   10%

2，输出电压；额定电压+5%（容载）

3，效率；≥95%

4，波形失真；无附加波形失真

5，功能；具有输入电压，输出电压，电流等指示

6，保护；具有过流保护

7，可长期连续长期无人值守工作

8，绝缘电阻；≥50MΩ

9；电气强度；工频正弦电压2000V历时一分钟无击穿及闪络现象

10；过载能力；二倍的额定电流，维持一分钟。

◆ 单相隔离变压器的作用 The function of single phase isolation transformer

    单相隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。另外，利用其铁芯的高频损耗大的特点，从而抑制高频杂波传入控制回路。用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。此时，系统的二次侧不存在对地的电压！起到隔离危险电压的作用。

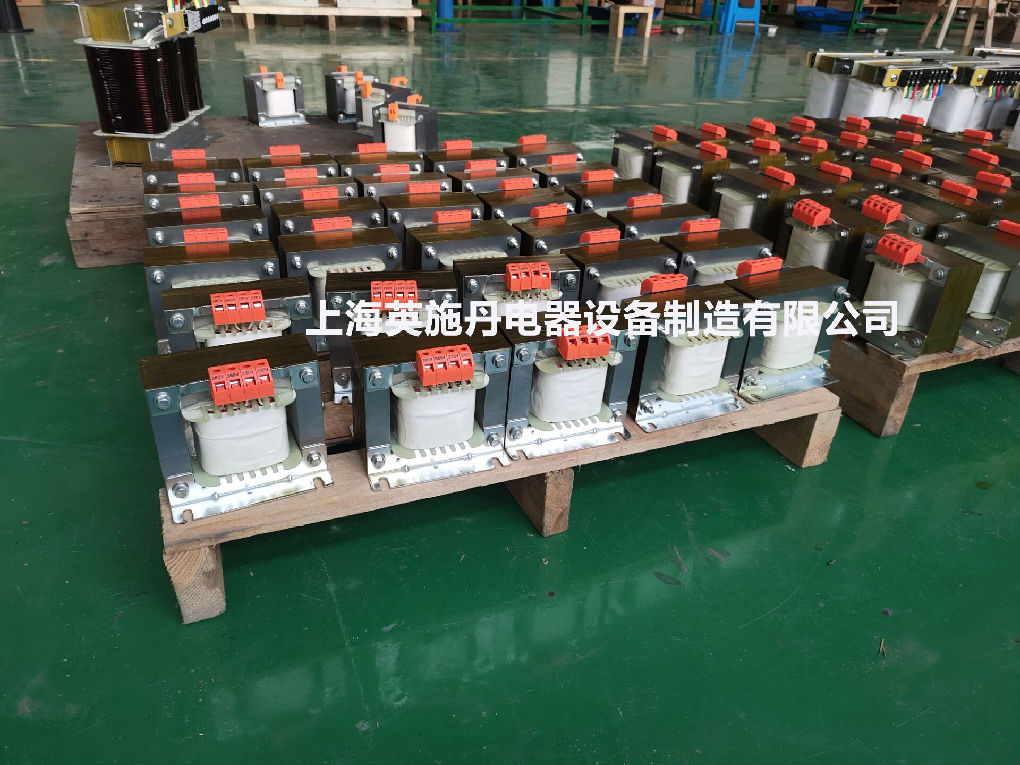

◆BK/JBK系列产品 Serial products

      BK JBK3 JBK5

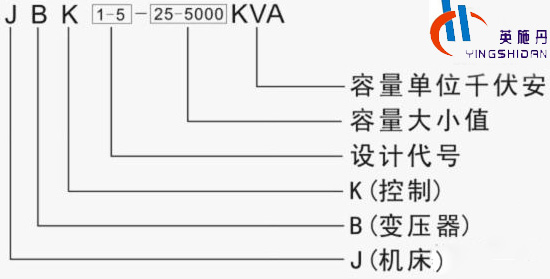

◆产品型号及其含交 Model and meaning

◆工作原理图 Principle of work chart

◆ 安装条件 Installment environment

1、海拔高度不超过2500m；
2、环境空气温度：最高不超过40℃，最低不低于-25℃；
3、空气相对湿度：最湿月的平均最大相对湿度为90%；
4、无剧烈震动和冲动的地方；
5、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电粉尘的地方。
6、不受雨雪侵袭的场所。
7、电源电压波形近似于正弦波。

◆ 结构特点 Structural feature

    本变压器符合JB/T9646及相关标准。BK型铁芯为壳式铁芯由硅钢片冲、剪切、迭积而成。

BK、JBK系列线圈为多层园筒式绕组，初、次级线圈分开绕制。通常除初级绕组外一般次级绕组有二种。一种是"照明绕组"供局部照明灯所需电源电压；另一种是"控制绕组"用来供给机床控制电器所需电源电压。同一变压器如有"控制"及"照明"二个绕组时，则二绕组是分开绕制的独立绕组。照明绕组的一端是接地的，有的还用抽分接头的方式在次级"控制绕组"中抽出6.3V电压供给信号指示灯使用。

◆ 注意事项 Attention
1、购买前，先估算好您所用的电器总容量，并选用有相当容量的变压器，确保瞬时起动时不烧坏变压器。
2、当您使用多绕组（多路输出电压）的变压器时，要明各分绕组的容量分配，并保留余量，以免变压器因超载损坏。
3、安装前，应仔细核对铭牌所列各项数据是否符合您的要求，确认无误后，方可安装使用。
4、通电工作后，变压器铁心和线圈将发热（但温升不超过80℃）属正常现象，若温升超过80℃，甚至冒烟，则应切断电源开关，重新检查您所用的电器容量。
5、在运输中，应尽可能避免碰撞，切勿受潮，使用时，请注意维护，以保护变压器使用寿命。

◆ 订货须知 Order the notice

订货时必须提出下列各项

  1.相数（单相还是三相）

   2.产品型号　　　

   3.额定容量（功率）　　　　

   4.输入和输出电压（初级、次级电压）　　　　

   5.如果输出多组，请备注明确的j容量分配表　

    6.是否带外箱　　　

    7.有否特殊技术要求

◆ 产品参数表 Product parameter list

产品型号详见产品汇总页的外观和选型指示
设备容量50VA-200KVA（1KVA≠1KW，1KVA≈0.8KW）
相数2∮2W
输入电压110V  200V  220V  240V  380V  415V  440V  460V  480V 660V（特列可定制）
输出电压6V 12V 24V 36V 48V 110V  120V  190V 200V 208V 220V 380V 415V 460V 480V（特殊可定制）
使用效率≥98%
电压变动率≤±1%（与输入电压标准值有关）
绝缘等级H级
耐压强度3000V无声穿（一分钟）
噪音等级﹤60db（80CM水准距离测试）
冷却方式  干式系列为自冷或风扇强制散热；油式系列油浸自冷散热；水冷系列回圈水散热波形失真无失真（相对输入波形）

◆ 尺寸参数表：Dimension parameter list

   单相隔离变压器技术参数（BK/JBK系列）

BKDG系列单相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从100VA到1000KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。变压器系列单相，三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压1000V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明工厂；工矿企业，车站，码头，机场等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。

+产品特点

在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

+特性优点：

Ø高度隔离

Ø N-G性能良好

Ø高度共模干扰抑制

Ø将△转换为Y或Y至△

Ø电压抽头容易转换

Ø按用户的特殊性能要求设计

+技术指标

1.输入电压：6V 12V 24V 36V 48V 72V 110V 220V 380V 1140V（可根据客户定做电压）

2.输出电压：380V,220V,127V,110V,80V,72V,48V,36V,24V,12V,6V（可根据客户定做电压）

3工作频率：50Hz-60Hz

4效率：≥95%

5温升：<60

6波形畸变：<0.1%

7高压测试：2500V，1分钟无击穿

8绝缘电阻：绕阻对地绝缘电阻≥500M欧

初级对次级绝缘电阻≥500M欧

+使用条件

1适用海拔高度：≤5000m

2环境温度：-15℃～+45℃

3相对湿度：≤90%

4安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。

5凡不符合上述使用条件的，应与我们协商确定。
