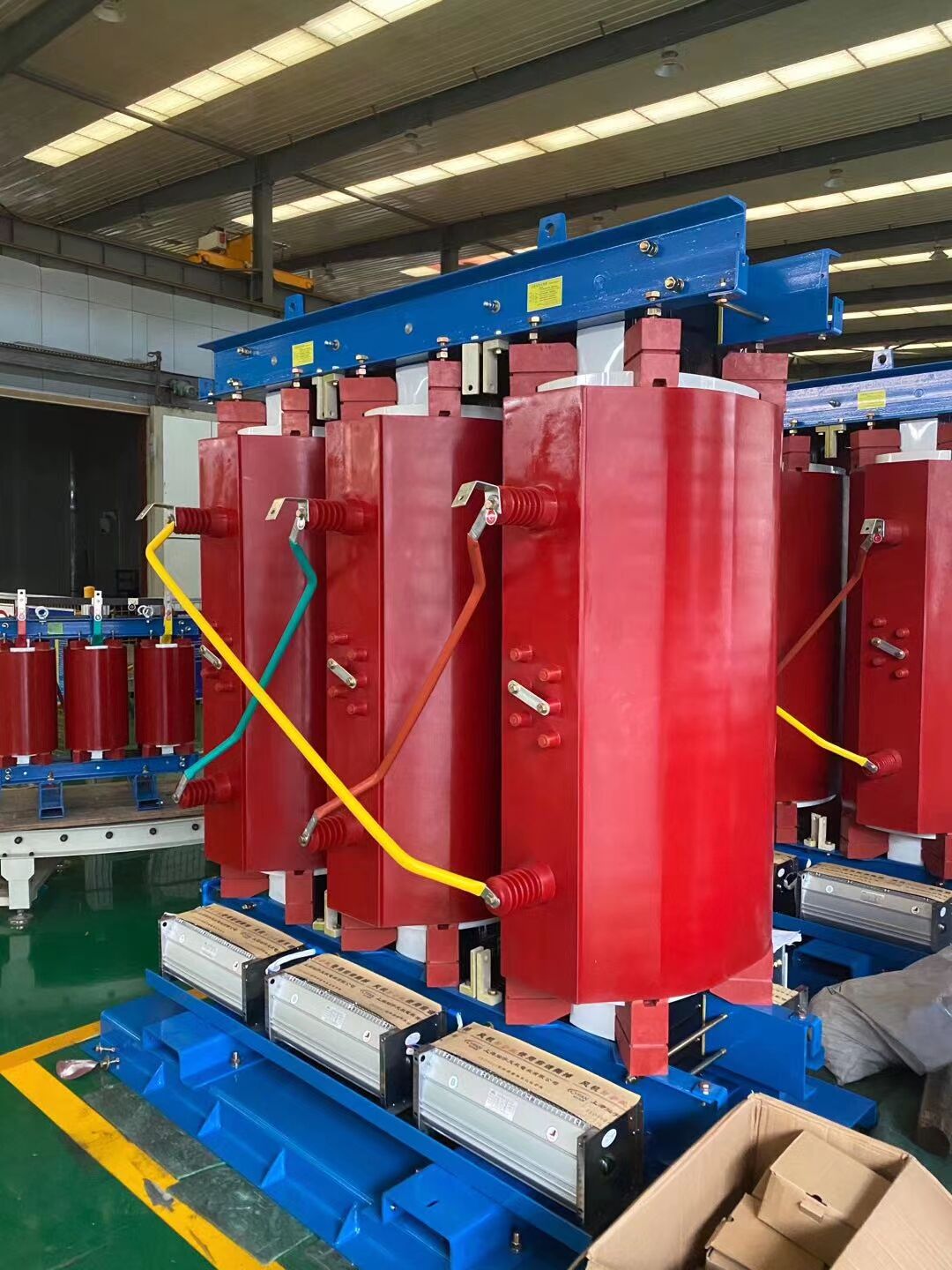

英施丹K13隔离变压器

K系数是一一个通用的谐波发热效应特殊度量,尤其适用于变压器上的谐波，它不仅强调谐波频率，还强调谐波次数、谐波频谱分布和频谱比例，K 系数变压器国家国际标准规格有K-4.,K-13,K-20,K-30 等等; K-13 是办公室负荷和普通机房负荷的一个常用额定值，K 20趋向于专用计算机负荷(精密空调和精密电机)和电力质量敏感设备PDU (电力分配单元)K系数代表供电和用电网络中谐波的恶劣程度，K系数越高，代表供电和用电网络中谐波越恶劣，K=1代表供电和用电网络中不含有任何谐波，全部为基波分量，UPS 系统和数据机房的供电和用电网络为:13和20，K系数不随负载率变化而变化，只和网络谐波频谱有关。。

K系数隔离变压器,主要用于交流50- -60Hz, 电压不超过800V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配，均可根据用户要求进行精心设计与制造。
常规的使用条件:

工作环境温度: -15~+50°C;

工作环境湿度: 20~90%RH ;

工作环境大气.压力: 860 hPa ~ 1060 hPa;

储藏/运输温度: -20°C ~ +55°C。

主要技术特征:

额定容量: 0.5kVA ~ 1000kVA;

输入电压:额定电压+10%;

输出电压:额定电压+5% (容载) ;

联接方式: o/Y (或其它) ;

频率: 50Hz/60Hz;

绝缘电阻: 250MQ;

绝缘等级: H级;

噪

音: <55dB (A 计权);

温

升:≤80K;

阻抗压降:≤4%;

结构:干式自然风冷;

抗干扰方式:双屏蔽接地;

波形失真:无附加波形失真;

电气强度:工频正弦电压3000V历时一分钟无击穿及闪络现象;

.....  英施丹品牌技术部提供

绝缘电阻(输入、输出对地) :测试电压至少1000VDC，绝缘电阻大于2M2;功能:具有输入电压、输出电压、电流等指示(此项功能需要配置机柜实现);保护:具有过流保护(此项功能需要配置机柜实现) ;

过载能力:二倍的额定电流，维持一-分钟。通常对K系数在任何供电、用电、送电网络和设备均可加于引用，因而对于各不同类型变压器，各不同温度等级变压器，各不同绝缘等级变压器中均可以加于引用，目的是为了提高变压器的可靠性，当然，各不同类型变压器，各不同温度等级变压器，各不同绝缘等级变压器在同样谐波工说中的耐受谐波能力是不同的，最终确定该变压器是否具有合适的抗谐波能力取决于该变压器在设计谐波工况下运行的平均温升和变压器内部最高温度点，如果要在同样的谐波工说下达到同样的耐受谐波能力，设计和制造成本差别也是非常大，对于干式变压器，有些温度、绝缘等级(如130度等级以下和B级绝缘等级以下)的变压器和有些材料(低密度绝缘丝包线)制造的变压器是K系数耐受能力无法达到7以上，因而，UPS系统和数据机房变压器是不能选择以上的变压器。
