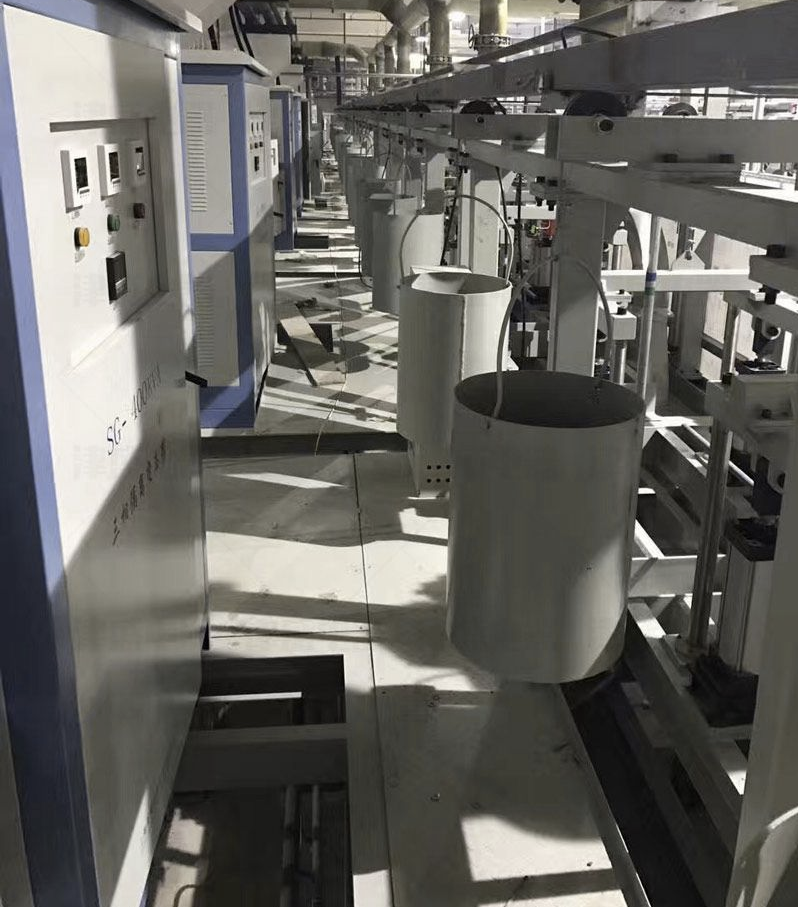

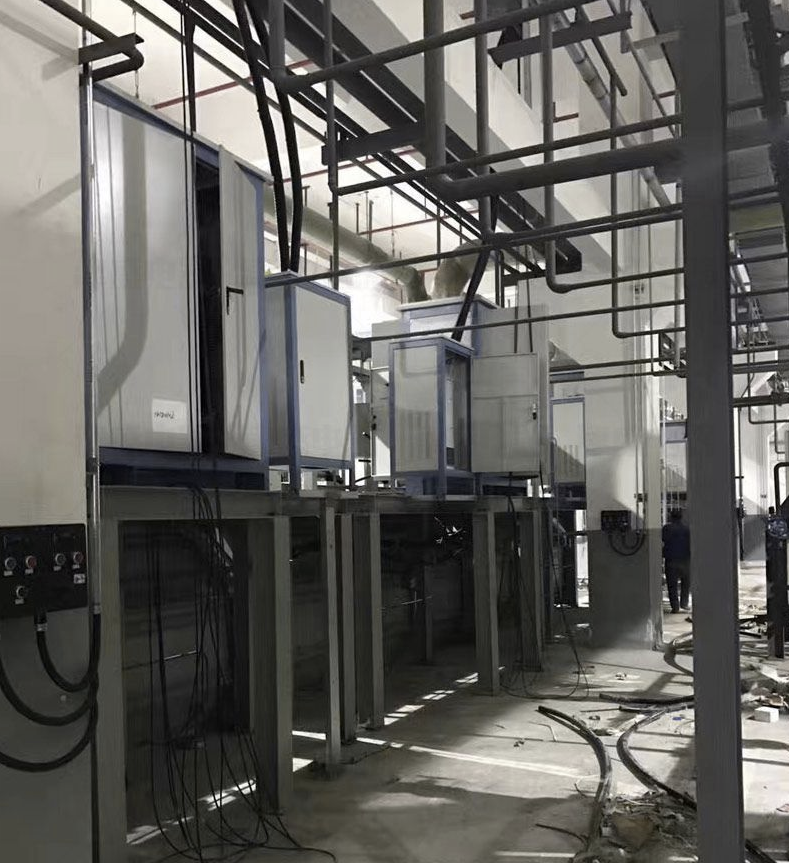

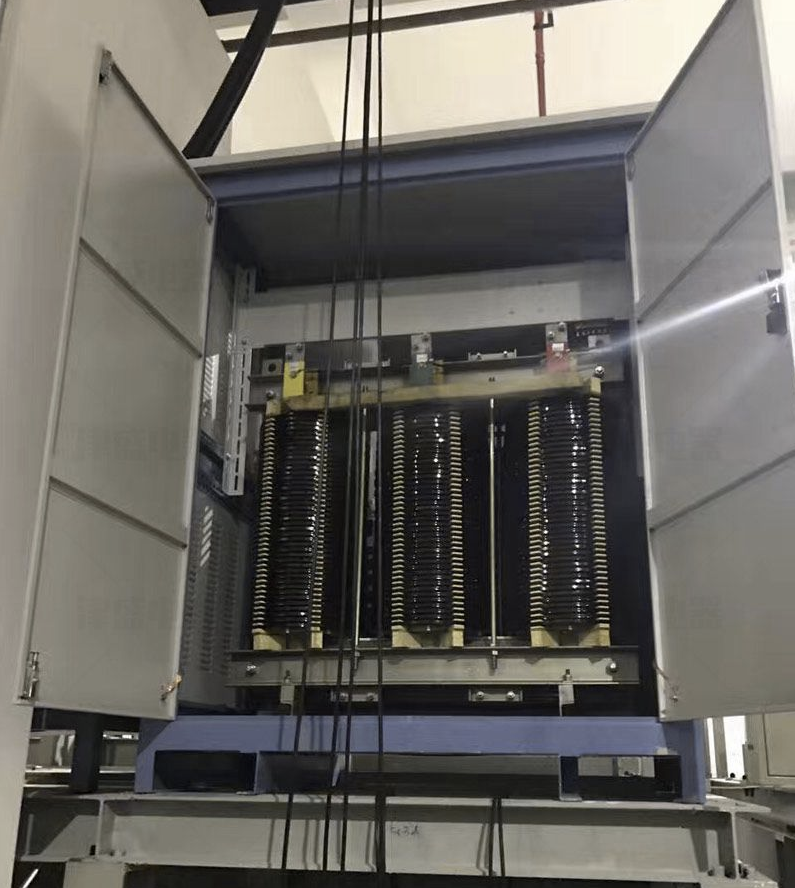

广州白云机场为增加各系统电气信号稳定性：19年底向我单位采购59台400kvaK13隔离变压器和73台250kvak13隔离变压器以保证设备安全平稳运行今日已经正式投入使用；
一、变压器相关国家标准
GB1094. 1-1996电力变压器总则
GB1094.2-1996电力变压器温升
GB1094.3-2003电力变压器绝缘水平和绝缘试验
GB1094. 5-2003电力变压器承受短路的能力
GB10230-1988有载分接开关
GB311. 1-1997高压输变电设备的绝缘配合
GB311. 2-2002绝缘配合第2部分:高压输变电设备的绝缘配合
线性设备，通过降低负载率有限度地提高K系数耐受谐波能力，但这只是一方面，许多生产厂家和用户误以为只要增大容量就可以，这是一种对K系数耐受谐波能力的片面理解。
3、K系数引用到变压器中的目的:
通常对K系数在任何供电、用电、送电网络和设备均可加于引用，因而对于各不同类型变压器，各不同温度等级变压器，各不同绝缘等级变压器中均可以加于引用，目的是为了提高变压器的可靠性，当然，各不同类型变压器，各不同温度等级变压器，各不同绝缘等级变压器在同样谐波工说中的耐受谐波能力是不同的，最终确定该变压器是否具有合适的抗谐波能力取决于该变压器在设计谐波工况下运行的平均温升和变压器内部最高温度点，如果要在同样的谐波工说下达到同样的耐受谐波能力，设计和制造成本差别也是非常大，对于干式变压器，有些温度、绝缘等级(如130度等级以下和B级绝缘等级以下)的变压器和有些材料(低密度绝缘丝包线)制造的变压器是K系数耐受能力无法达到7以上，因而，UPS系统和数据机房变压器是不能选择以上的变压器。
 4、提高变压器K系数耐受能力的主要办法:
4.1、变压器特殊设计，降低或消除变压器自身对谐波敏感的因数;
4.2、选择高温等级的高密度绝缘漆包铜线(H级180度以上) ;
4.3、降低变压器自身损耗，提高变压器效率;
4.4、选择具有滤波能力的变压器，如Dzn0变压器,和双输出变压器Dyn11d0;
4.5、在供电容量允许时适当增大变压器容量，降低设备使用负载率。5、Dyn11， Dzn0，Dyn11d0 隔离变压器消除谐波的能力分析和比较
5. 1、Dyn11变压器:
5.1. 1、输入电源的三次谐波被封闭在输入三角绕组内部，不会通过电磁感应传导到输出端，但三次谐波会对输入绕组产生附加的三次谐波热损耗，降低变压器的K系数耐受能力。
5.1.2、 输出负载产生的三次谐波经过输出绕组，对输出绕组产生附加的三次谐波热损耗，而且会通过电磁感应传导到输入端，并在输入绕组产生附加的谐波热损耗，降低变压器的K系数耐受能力。
5.1.3、输入电源或输出负载产生的其他次谐波，主要有5,7,11，13， 17, 19均会通过电磁感应互相传导，并在输入输出绕组中产生附加的谐波热损耗，并反馈到电网，降低变压器的K系数耐受能力。5.2、Dzn0 变压器:
5.2. 1、输入电源的三次谐波封闭在输入三角绕组内部，不会通过电磁感应传导到输出端，但三次谐波会对输入绕组产生附加的三次谐波热损耗，降低变压器的K系数耐受能力。
5.2.2.输出负载产生的三次谐波经过输出绕组，对输出绕组产生附加的三次谐波热损耗，但由于输出绕组是曲折联接，变压器输出绕组每柱(相)均有两组方向相反数量基本相等的三次谐波电流通过,电磁感应得以基本抵消，因而不会感应到输入端，输入绕组也不会产生附加的谐波热损耗，由于UPS系统和数据机房的负载产生的谐波主要为三次谐波(约百分四十以上)，因此大大提高变压器的K系数耐受能力;如负载平衡和三相电压基本平衡时，变压器零线上检测到的零序电流比Dyn11变压器零线检测的零序电流小很多，因而，同样设计截面的零线铜排，Dzn0 变压器零线铜排损耗小很多，同样大大提高变压器的K系数耐受能力。
5. 2. 3、Dzn0 变压器的零序阻抗很小，三次谐波电流是零序电流，因为负载不平衡和三相电压不平衡，将会降低滤除三次谐波的比例，因而产生的三次谐波零序电流很容易通过输出绕组中性点流入大地5.2.4、输入电源或输出负载产生的其他次谐波，主要有5,7，17,19， 其中5，17为负序电流，7,19为正序电流，均会通过电磁感应互相传导，并反馈到电网，但变压器输出绕组每柱(相)均有两组相位差为120*n-180度，数量只有Dyn11变压器百分五十八的谐波电流通过，电磁感应矢量叠加后只有Dyn11变压器的百分八十二，因此和Dyn11变压器相比，这类型变压器的5, 7, 17, 19次谐波消除约百分二十，从而有效提高压器的K系数耐受能力，经验表明，K=13 Dzn0变压器可以替代K=20 Dyn11变压器，变压器成本可降低百分十以上。
5.3、Dyn11d0双输出变压器: .
5.3.1.输入电源的三次谐波封闭在输入三角绕组内部，不会通过电磁感应传导到输出端，但三次谐波会对输入绕组产生附加的三次谐波热损耗，降低变压器的K系数耐受能力。
|
