隧道升压变压器,隔离变压器,大电流变压器生产厂

升压变压器

SG系列三相升压变压器普遍适用于交流50Hz至60Hz,电压660V以下的电路中,普遍用于重要设备、精密机床、机械电子设备、整流装置,照明等。产品的输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造,但若长期负载使用,总功率不得超过额定容量80%。





产品特点

在升压隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,升压隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。





产品特性

Ø高度隔离

Ø N-G性能良好

Ø高度共模干扰抑制

Ø将△转换为Y或Y至△

Ø电压抽头容易转换

Ø按用户的特殊性能要求设计





技术指标

输入额定电压:三相380V或单相380V或单相220V

工作频率:50Hz-60Hz

效 率:≥95%

温 升:<60

波形畸变:<0.1%

高压测试:2500V,1分钟无击穿





使用条件

适用海拔高度:≤5000m

环境温度:-15℃~+45℃

相对湿度:≤90%

安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。(凡不符合上述使用条件的,应与我司协商确定。 )



SG,DG,OSG,ODG(三相,单相,自耦)YSD干式升压变压器是我公司为适应各国不同电网制式和有特殊要求的设备设计生产的系列产品,具有适用范围普遍,能承受瞬时的超载,可长期连续工作的特点。

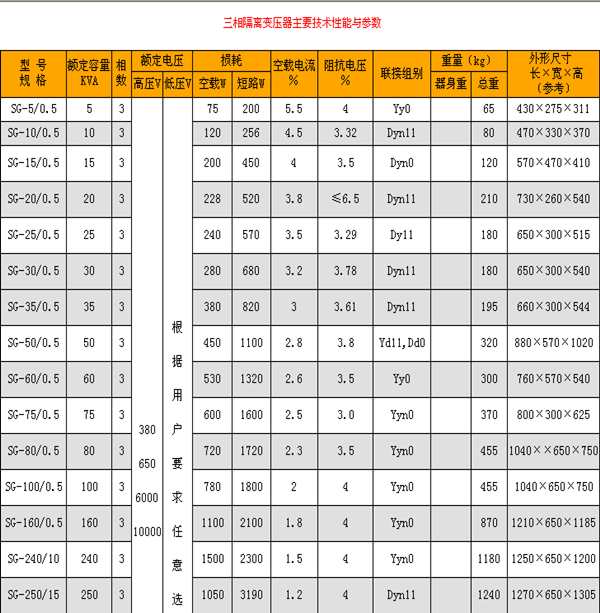

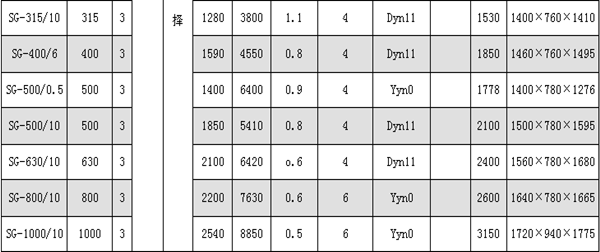

一、概述:
  本产品是我厂针对工矿企业配套而设计,适合于电源隔离输配电等场合。
二、产品用途:
  适用于定额频率为50-60HZ的输配电之用。
三、结构特征:
  本型产品线圈为圆筒式,铁芯采用迭积式心式铁芯,高、低压线头引至固定的接线极或接线导电排,绝缘等级分为B级、F级、H级。一般用罩壳屏蔽,以策安全。

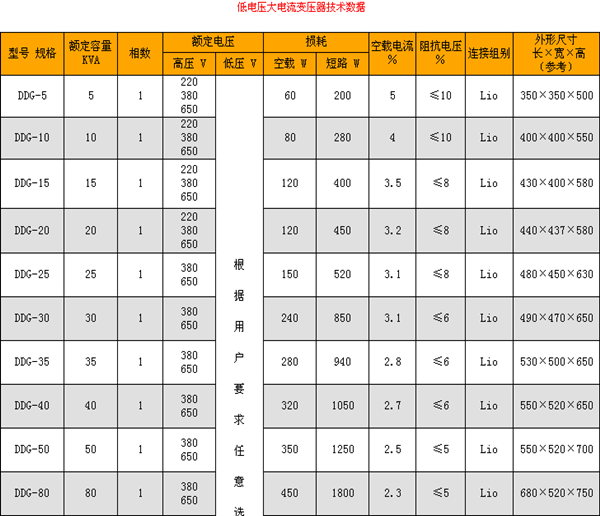

一、概述:

  无论试验、加热,均需从电源电压降压以升流,使低压电流达数千或万余安培。本系列产品的高压电压一般为220伏、380伏和650伏,其低压电压由升流大小而不同,自成一个系列,供工矿企业采用。在采用本系列产品时,一般需要在电源前侧加电压调节,使低压侧达到无级调节。


二、产品用途:
  本系列适合于额定频率为50HZ的开关、电流互感器、金刚石行业等电器设备的连续负载实验及加热作升流之用。


三、结构特征:

  本系列产品的高压线圈一般为圆筒式,低压一般为裸铜排弯制成的螺旋式线圈,高压线圈一般无调压抽头,低压线圈电压的变换是由串、并联接而达到。变压器铁芯一律采用心式铁芯,铁柱采用多阶级梯的圆截面,铁轭采用矩形式凸字形截面。
