干式隔离变压器国家标准

干式隔离变压器制造标准需符合JB5555、VDE0550、GB226、IEC439等国际国家标准以下为产品必须达到得要求:



高度隔离 .N-G性能良好  .高度共模干扰抑制滤波抗干扰功能--采用原、副绕组同心放置的,但在绕组之间加置静电屏蔽,以获得高的抗干扰特性。 .将△转换为Y或Y至△  .电压抽头容易转换  .按用户的特殊性能要求设计

低损耗型 三相 干式隔离变压器:

变压器是各种电源及电气设备的主要部件,隔离变压器由圆筒式绕组和迭片式铁芯组成,铁芯采用 全新优质高硅硅钢片叠装,全斜接缝。本公司采用先进的制作工艺,有进口‍马克斯高速自动绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。

铁芯

采用全新优质高硅硅钢片,主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片,我们根据客房的要求和使用条件,选用最合适之材料,使变压器性能设计达到最佳。(常规材料为全新优质硅钢片)。

线材

采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线,耐温等级为F级(155℃)、H级(180℃)、HC级(200℃)、C级(220℃)。(常规耐温等级为H级180℃)。

③绝缘材料

采用耐高温绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能。

绝缘材料接线端子排

 小功率采用端子排,外型美观,有优良的耐压,耐温,阻燃性能。大功率采用优质铜排。

 ⑤铁脚

主要采用数控折弯冷扎板,有镀五彩(金黄),蓝锌(银白)、白锌(象牙白)、表面阳极处理(黑色)等环保电镀可供选择。


干式隔离变压器技术指标 1 输入额定电压:三相380V或单相380V或单相220V  2 工作频率:50Hz-60Hz 3 效 率:≥95%  4 温 升:<60  5 波形畸变:<0.1%   6 高压测试:2500v, 1分钟无击穿   7 绝缘电阻:绕阻对地绝缘电阻 ≥500m欧   初级对次级绝缘电阻 ≥500m欧干式隔离变压器使用条件
  1 适用海拔高度:≤5000m
  2 环境温度:-15℃~+45℃
  3 相对湿度:≤90%
  4 安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。
隔离变压器加装在稳压电源的应用

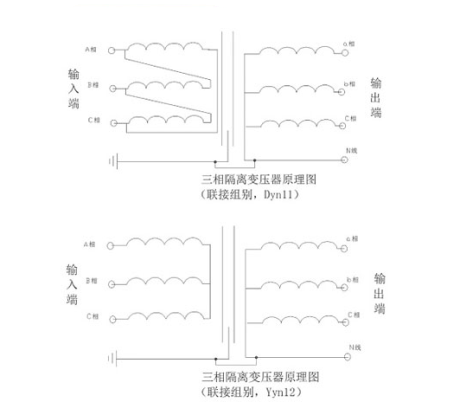

  一、在电源输入端接入隔离变压器(三角/星形)
  1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。 可被隔离而不污染电网非线性负载引起的电流波形畸变(如三次谐波)可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。

  另外如需在电源输出端接入隔离变压器(星形/三角) 防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用若负载不平衡,采用Yo/△也不影响稳压电源的正常工作非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。
