SCB10SCB11SCB13-400KVA500KVA800KVA干式变压器

品　　牌：英施丹

型　　号：根据需求定做

销售电话：021-51095208

销售客服：田先生

订购说明：产品价格请直接来电咨询销售客服，我们将根据您的需求报价。

英施丹上海知名变压器、调压器、稳压器厂家，网上直销渠道更优惠，用心服务，品质保证。欢迎来电订购！

详细介绍：

概述

    本系列产品采用薄层环氧树脂浇注来包封高、低压绕组的干式变压器，设计合理，工艺先进，局部放电量小、噪音低,具有阻燃、自熄、防潮、散热性好，免维护，无污染等特点。
    铁芯及夹件表面经防护树脂特殊处理，外形美观。低压箔绕，高压采用分段多层圆筒式结构，使之安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
    配置的低噪音冷却风机及智能温控仪使产品具有故障、超温报警、启停保护，并可实行微电脑远程监控功能。
    美观耐用的不锈钢外壳，对变压器作进一步的安全保护，防护等级达IP20及IP23。★IP20可防直径大于12m固体导物进入,为带电部分提供安全屏障； ★：Ip23兼具防止与垂直线成60℃角以内的水滴进入，可于户外运行，但Ip23外壳会使变压器冷却能力下降，容量较小的下降约5％，容量较大的约10％。另外,可提供设计其他防护等级或材料的保护外壳。该系列变压器可直接安装于负荷中心，适用于高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。

执行标准

GB6450-1986　　　　GB/T10228-1997
GB/T1094-1996　　　GB4208-1993
根据用户要求可提供在特殊使用条件下运行的变压器。

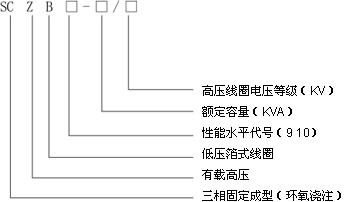

型号及其含义

正常使用条件

1.海拔高度不超过1000m 户内
2.环境温度：最高气温+40℃
3.最高日平均气温+30℃
4.最高年平均气温+20℃
5.最低气温-5℃

外型尺寸

SC(B)10-30~2500/10-0.4外形尺寸图

SC(B)10系列保护外壳外形尺寸示意图

主要技术参数

10kV级S9系列

额定容量 (kVA)	电压组合(kV）			联结组标号	短路阻抗 (%)	损耗(kW)		空载电流 (%)	重量 (kg)	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向	保护外壳尺寸(mm) 长(L)×宽(B)×高(H)
额定容量 (kVA)	高压	分接范围	低压	联结组标号	短路阻抗 (%)	空载	负载	空载电流 (%)	重量 (kg)	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向	保护外壳尺寸(mm) 长(L)×宽(B)×高(H)
30	11 10.5 10 6.3 6	±5% 或 ±2× 2.5%	0.4	Yyn0 或 Dyn11	4.0	0.215	0.750	3.2	320	780×450×700	400×400	900×900×1030
50						0.305	1.055	2.8	360	840×450×720	400×400	1000×900×1050
80						0.415	1.460	2.6	520	900×600×840	550×550	1060×1000×1150
100						0.450	1.665	2.4	670	920×600×860		1080×1000×1170
125						0.530	1.995	2.2	760	980×600×860		1140×1000×1200
160						0.610	2.250	2.2	880	1040×710×980	660×660	1240×1050×1260
200						0.700	2.675	2.0	1030	1070×710×1000		1270×1050×1290
250						0.810	2.915	2.0	1190	1140×710×1030		1340×1050×1330
315						0.990	3.670	1.8	1360	1180×710×1100		1360×1050×1390
400						1.100	4.220	1.8	1740	1380×960×1160	820×910	1540×1150×1590
500						1.305	5.165	1.8	1900	1400×960×1200		1570×1150×1640
630						1.510	6.220	1.6	2050	1440×960×1240		1610×1150×1680
630					6	1.460	6.310	1.6	2050	1500×960×1200		1660×1150×1630
800						1.710	7.360	1.6	2330	1500×960×1280		1680×1150×1720
1000						1.990	8.600	1.4	2790	1640×960×1410		1750×1200×1850
1250						2.350	10.260	1.4	3300	1700×1255×1450	1070×1205	1850×1400×1920
1600						2.755	12.420	1.4	4900	1800×1255×1490		1920×1400×2000
2000						3.735	15.300	1.2	4900	1940×1255×1590		2050×1450×2130
2500						4.500	18.180	1.2	5650	2060×1255×1660		2170×1450×2230

注：容量200kVA及以下不带风机，否则在订货时需阐明。本表之外的规格和特殊要求可联系洽谈。

10kV级SCBZ10系列

额定容量 (kVA)	电压组合(kV）			联结组标号	短路阻抗 (%)	损耗(kW)		空载电流 (%)	重量 (kg)	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向	保护外壳尺寸(mm) 长(L)×宽(B)×高(H)
额定容量 (kVA)	高压	分接范围	低压	联结组标号	短路阻抗 (%)	空载	负载	空载电流 (%)	重量 (kg)	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向	保护外壳尺寸(mm) 长(L)×宽(B)×高(H)
200	11 10.5 10 6.3 6	±5% 或 ±2× 2.5%	0.4	Yyn0	4.0	0.610	2.470	1.5	1625	1320×800×1220	660×660	1600×1650×1720
250						0.710	2.660	1.3	1765	1380×800×1260		1600×1650×1760
315						0.890	3.410	1.2	2020	1380×800×1310		1600×1750×1810
400						0.970	3.960	1.2	2220	1390×850×1440	820×910	1800×1750×1940
500						1.190	4.730	1.2	2555	1400×960×1520		1800×1750×2020
630						1.300	5.940	1.1	2880	1460×1000×1600		1800×1750×2150
630						1.190	6.160	1.1	3005	1520×1000×1410		1800×1750×1960

主要技术参数

10kV级SCZB10系列

额定容量 (kVA)	电压组合(kV）			联结组标?/TD>	短路阻抗 (%)	损耗(kW)		空载电流 (%)	重量 (kg)	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向	外形尺寸(mm) 长(L)×宽(B)×高(H)
额定容量 (kVA)	高压	分接范围	低压	联结组标?/TD>	短路阻抗 (%)	空载	负载	空载电流 (%)	重量 (kg)	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向	外形尺寸(mm) 长(L)×宽(B)×高(H)
800	11 10.5 10 6.3 6	±5% 或 ±2× 2.5%	0.4	Yyn0 或 Dyn11	6	1.460	7.260	1.0	3320	1570×1000×1580	820×910	2200×1850×2130
1000						1.680	8.360	1.0	3780	1640×1000×1700		2200×1850×2250
1250						2.160	10.010	0.9	4530	1700×1255×1820		2200×1850×2370
1600						2.490	12.100	0.9	5140	1800×1255×1980	1070×1205	2200×1850×2530
2000						2.920	14.600	0.8	6200	1940×1255×2110		2300×1900×2660
2500						3.460	17.400	0.8	7570	2100×1255×2350		2400×1950×2750

10kV级SCB10系列

额定容量 (kVA)	电压组合(kV）			联结组标号	短路阻抗 (%)	损耗(kW)		空载电流 (%)	重量 (kg)	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向	保护外壳尺寸(mm) 长(L)×宽(B)×高(H)
额定容量 (kVA)	高压	分接范围	低压	联结组标号	短路阻抗 (%)	空载	负载	空载电流 (%)	重量 (kg)	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向	保护外壳尺寸(mm) 长(L)×宽(B)×高(H)
30	11 10.5 10 6.3 6	±5% 或 ±2× 2.5%	0.4	Yyn0	4.0	0.195	0.71	2.5	340	780×450×790	400×400	900×900×1080
50						0.275	0.950	2.2	430	840×450×855	400×400	1000×900×1150
80						0.375	1.385	2.1	560	900×600×885	550×550	1060×1000×1180
100						0.405	1.580	1.9	720	920×600×900		1080×1000×1200
125						0.475	1.895	1.8	830	980×600×960		1140×1000×1260
160						0.550	2.140	1.8	940	1040×710×1000	660×660	1240×1050×1300
200						0.630	2.540	1.6	1250	1070×710×1200		1270×1050×1450
250						0.730	2.770	1.5	1450	1140×710×1245		1340×1050×1550
315						0.890	3.485	1.4	1600	1180×710×1300		1360×1050×1600
400						0.990	4.010	1.4	1980	1380×960×1425	820×910	1540×1150×1720
500						1.175	4.910	1.3	2300	1400×960×1515		1570×1150×1810
630						1.360	5.910	1.3	2570	1440×960×1595		1610×1150×1900
630				Yyn0 或 Dyn11	6	1.315	5.995	1.2	2550	1500×960×1405		1660×1150×1700
800						1.540	6.990	1.2	2810	1560×960×1575		1680×1150×1870
1000						1.790	8.170	1.1	3210	1640×960×1685		1750×1200×1980
1250						2.115	9.750	1.1	3400	1700×1255×1815	1070×1205	1850×1400×2120
1600						2.480	11.800	1.0	4150	1800×1255×1980		1920×1400×2280
2000						3.360	14.535	0.9	5600	1940×1255×2110		2050×1450×2420
2500						4.050	17.270	0.8	6300	2060×1255×2350		2170×1450×2750

注：本表之外的规格和特殊要求可联系洽谈。
